PXT1741 - Module de déclenchement PXI

Fonctionnalités principales

  • Connexion facile de différents modules externes au bus de déclenchement PXI
  • Combinaison complexe de diverses sources de déclenchement
  • 12 lignes de déclenchement configurables indépendantes
  • Entrées/sorties compatibles avec la norme 5V TTL
  • Déclenchement contrôlé par logiciel de tout périphérique cible
  • Basé sur VXInstruments FlexCPP
Demande de prix Fiche produit

Lien facile avec différents modules externes

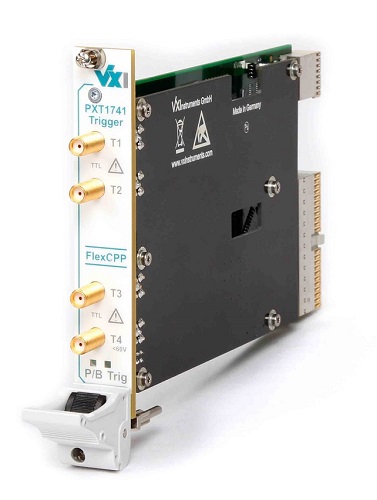

Le PXT1741 PXI Module de déclenchement est conçu pour établir une connexion entre les signaux de déclenchement de n’importe quelle source de déclenchement externe (5V TTL standard) et le bus de déclenchement PXI. Par conséquent, l’appareil est équipé de quatre connecteurs avant SMA (T1 à T4).

Combinaison complexe de diverses sources de déclenchement
Chaque signal de sortie de déclenchement peut être une combinaison de toutes les sources de déclenchement disponibles, à l’exception de la ligne de déclenchement elle-même.

Lignes de déclenchement configurables indépendamment
Le PXT1741 fournit 12 lignes de déclenchement configurables indépendantes, où chacun d’eux peut être utilisé comme source de déclenchement ou sortie de déclenchement et deux sources de déclenchement supplémentaires (déclenchement PXI Star et déclenchement par logiciel).

Déclenchement contrôlé par logiciel
Avec le déclenchement logiciel supplémentaire, chacun des périphériques relié au PXT1741 peut être déclenché à tout moment avec une commande logicielle simple.
