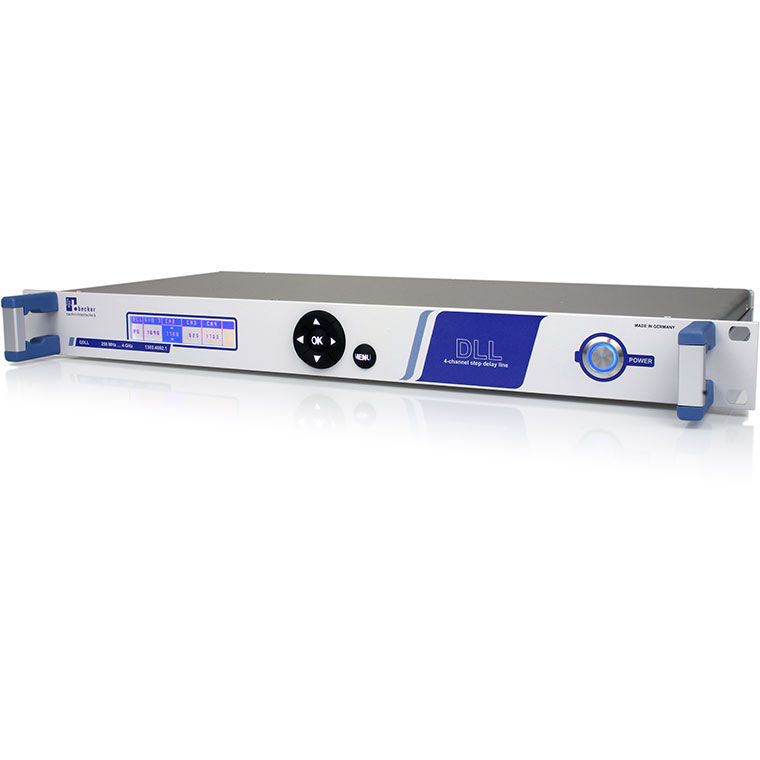

QDLL - Ligne à retard pas à pas 4 canaux 250 MHz à 4000 MHz, 0 à 1700 ps par pas de 5 ps

Fonctionnalités principales

  • 4 canaux RF indépendants
  • Plage de retard de 0 à 1700 ps par pas de 5 ps
  • MMI pour le contrôle local
  • Interface distante LAN et USB
  • Interface utilisateur graphique intuitive (GUI)
  • Port de déclenchement pour fonctionnement synchrone
  • Compact 19 pouces, conception 1 U
Demande de prix Fiche produit

QDLL est une ligne à retard programmable avec quatre canaux indépendants. Il est conçu en technologie 50 ohms. La plage de fréquence de fonctionnement s’étend de 250 MHz à 4000 MHz. La plage de réglage du retard est de 0 à 1700 ps dans chaque canal. Le retard est réglable par pas de 5 ps. L’appareil peut être contrôlé localement ou télécommandé via une interface LAN et USB. Une interface Web intégrée permet une télécommande facile sans effort de programmation.

Les commutateurs RF de QDLL sont basés sur des semi-conducteurs. Leur retard est réglable par pas de 5 ps indépendamment pour chaque canal.

Via l’interface TRIGGER IO de l’appareil, les valeurs d’atténuation préchargées sont prises en synchronisme avec une impulsion de déclenchement . L’adoption rapide des valeurs d’atténuation se fait via le matériel dans la gamme des microsecondes.
En mode maître, l’appareil génère une impulsion de déclenchement. Cela permet de synchroniser les paramètres d’atténuation d’autres appareils sur le réseau.

Le QDLL a une conception 19 « pour l’intégration dans des racks système 19 ». De plus, le QDLL convient comme appareil de table pour une utilisation en laboratoire.

Pour le test des dispositifs cellulaires, des composants pour la communication sans fil en tant que composants d’info-divertissement, les scénarios de propagation sur le terrain peuvent être émulés reproductibles dans les laboratoires. Les applications de QDLL sont dans le domaine du développement de produits, de la validation, de l’assurance qualité et de la production.

QDLL Ligne à retard pas à pas 4 canaux 250 MHz à 4000 MHz, 0 à 1700 ps par pas de 5 ps
