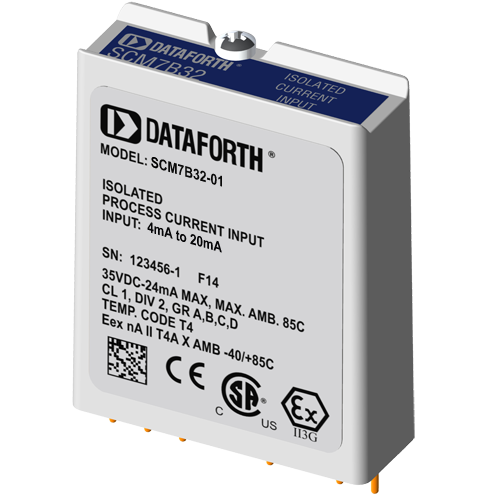

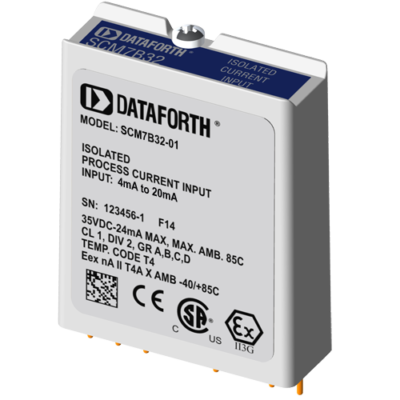

SCM7B32/33 - Module d'entrée courant ou tension isolée

Fonctionnalités principales

  • Accepte une entrée en courant ou en tension
  • Fournit une sortie tension de haut niveau
  • Isolation par transformateur de 1500Vrms
  • Précision, ± 0,03% de l’écart type, ± 0,1% maximum
  • Protection au transitoire ANSI / IEEE C37.90.1
  • Entrée protégée 120V RMS
  • Bruit, crête de 500μV (5MHz), 300μV RMS (100kHz)
  • CMRR, 100dB
  • 80 dB par décade d’atténuation au-dessus de 400 Hz
  • Montage facile sur rail DIN
  • Certifié CSA, approuvé FM
  • Conforme CE et ATEX
Demande de prix Fiche produit Poser une question

Les modules d’entrée courant SCM7B32 acceptent les signaux d’entrée dans les gammes 4-20 mA ou 0-20 mA et fournissent une sortie de haut niveau au système de contrôle de processus. La conversion du courant en tension se produit à l’intérieur du module, qui est étalonné en usine pour garantir la précision la plus élevée.

Les modules d’entrée tension SCM7B33 acceptent les signaux d’entrée dans les plages de + 1V à + 5V ou de 0 à + 5V et fournissent une sortie de haut niveau au système de contrôle de processus. Comme alternative, le SCM7B33 peut être utilisé avec une résistance externe de 250 ohms (SCM7BXR1 ou équivalent), pour accepter les signaux d’entrée dans les gammes 4-20 mA ou 0-20 mA. L’utilisation de la résistance de détection externe permet de retirer le module sans perturber la boucle de courant. Tous les SCM7B33 sont livrés avec une résistance SCM7BXR1.

Ces modules intègrent une approche de filtrage à cinq pôles pour maximiser la réponse en temps et en fréquence en tirant parti des caractéristiques des filtres de Thomson (Bessel) et de Butterworth. Un pôle du filtre est sur le côté utilisateur de la barrière d’isolation; quatre sont du côté du système de contrôle de processus.

Après le filtrage initial côté utilisateur (SCM7B32 seulement), le signal d’entrée est découpé par un circuit hacheur propriétaire et transféré à travers la barrière d’isolation au travers du transformateur, supprimant la transmission des pics de mode commun et des surtensions. Le signal est ensuite reconstruit et filtré pour la sortie du système de contrôle de processus.

Les modules acceptent une plage d’alimentation étendue de 14 à 35V continu (+ 24V nominal). Leurs boîtiers compacts (2,13 « x1,705 » x0,605 « max.) économisent de l’espace et sont idéaux pour les applications à forte densité de canaux.Ils sont conçus pour un montage facile sur rail DIN en utilisant l’un des panneaux arrière » -DIN « .

SCM7B32-01 - Plage d'entrée 4 à 20mA Plage de sortie +1 à +5V

7B

SCM7B32-01A - Plage d'entrée 4 à 20mA Plage de sortie 0 à +5V

7B

SCM7B32-01D - Plage d'entrée 4 à 20mA Plage de sortie 0 à +10V

7B

SCM7B32-02 - Plage d'entrée 0 à 20mA Plage de sortie +1 à +5V

7B

SCM7B32-02A - Plage d'entrée 0 à 20mA Plage de sortie 0 à +5V

7B

SCM7B32-02D - Plage d'entrée 0 à 20mA Plage de sortie 0 à +10V

7B

SCM7B33-01 - Plage d'entrée +1 à +5V Plage de sortie +1 à +5V

7B

SCM7B33-01A - Plage d'entrée +1 à +5V Plage de sortie 0 à +5V

7B

SCM7B33-01D - Plage d'entrée +1 à +5V Plage de sortie 0 à +10V

7B

SCM7B33-02 - Plage d'entrée 0 à +5V Plage de sortie +1 à +5V

7B

SCM7B33-02A - Plage d'entrée 0 à +5V Plage de sortie 0 à +5V

7B

SCM7B33-02D - Plage d'entrée 0 à +5V Plage de sortie 0 à +10V

7B

SCM7B32/33 Module d'entrée courant ou tension isolée
SCM7B32-01 Plage d'entrée 4 à 20mA Plage de sortie +1 à +5V
SCM7B32-01A Plage d'entrée 4 à 20mA Plage de sortie 0 à +5V
SCM7B32-01D Plage d'entrée 4 à 20mA Plage de sortie 0 à +10V
SCM7B32-02 Plage d'entrée 0 à 20mA Plage de sortie +1 à +5V
SCM7B32-02A Plage d'entrée 0 à 20mA Plage de sortie 0 à +5V
SCM7B32-02D Plage d'entrée 0 à 20mA Plage de sortie 0 à +10V
SCM7B33-01 Plage d'entrée +1 à +5V Plage de sortie +1 à +5V
SCM7B33-01A Plage d'entrée +1 à +5V Plage de sortie 0 à +5V
SCM7B33-01D Plage d'entrée +1 à +5V Plage de sortie 0 à +10V
SCM7B33-02 Plage d'entrée 0 à +5V Plage de sortie +1 à +5V
SCM7B33-02A Plage d'entrée 0 à +5V Plage de sortie 0 à +5V
SCM7B33-02D Plage d'entrée 0 à +5V Plage de sortie 0 à +10V
