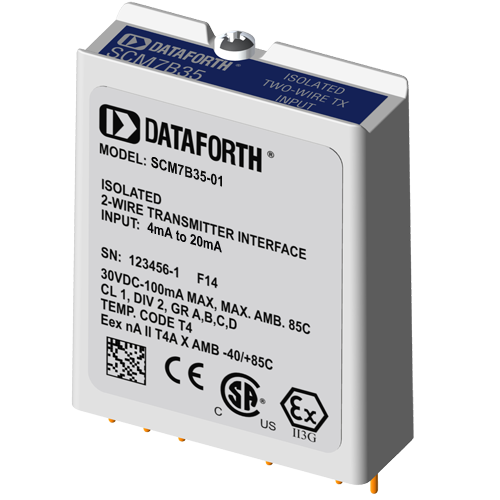

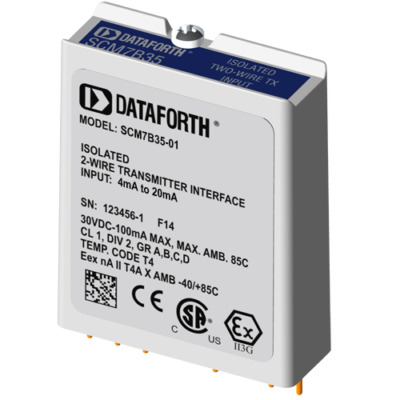

SCM7B35 - Module transmetteur 2 fils isolé

Fonctionnalités principales

  • Interface transmetteur à 2 fils
  • Accepte les signaux 4-20mA
    Fournit une alimentation isolée + 24VDC pour alimenter la boucle
  • Fournit des sorties de tension de haut niveau
  • Isolation par transformateur de 1500Vrms
  • Précision, ± 0,03% à ± 0,1% de l’écart type
  • Non-conformité, ± 0,025% à ± 0,07% de l’écart type
  • Protection au transitoire ANSI/IEEE C37.90.1
  • Entrée protégée 120V RMS
  • CMRR, jusque 105dB
  • 80dB par décade d’atténuation au delà de 100Hz
  • Montage facile sur rail DIN
  • Certifié CSA, approuvé FM
  • Conforme CE et ATEX
Demande de prix Fiche produit Poser une question

Les modules d’entrée courant SCM7B35 acceptent les signaux d’entrée dans la plage 4-20 mA et fournissent une sortie tension de haut niveau au système de contrôle de processus. La conversion du courant en tension se produit à l’intérieur du module, qui est étalonné en usine pour garantir la précision la plus élevée.

L’alimentation de la boucle est fournie par le module, ce qui permet de connecter directement un transmetteur 2 fils sans avoir besoin d’une alimentation séparée pour l’émetteur 2 fils.

Ces modules intègrent une approche de filtrage à cinq pôles pour maximiser la réponse en temps et en fréquence en tirant parti des caractéristiques des filtres de Thomson (Bessel) et de Butterworth. Un pôle du filtre est sur le côté utilisateur de la barrière d’isolation; quatre sont du côté du système de contrôle de processus.

Après le filtrage initial côté utilisateur, le signal d’entrée est découpé par un circuit hacheur propriétaire et transféré à travers la barrière d’isolation au travers du transformateur, supprimant la transmission des pics de mode commun et des surtensions. Le signal est ensuite reconstruit et filtré pour la sortie du système de contrôle de processus.

Les modules acceptent une plage d’alimentation étendue de 18 à 35V continu (+ 24V nominal). Leurs boîtiers compacts (2,13 « x1,705 » x0,605 « max.) économisent de l’espace et sont idéaux pour les applications à forte densité de canaux.Ils sont conçus pour un montage facile sur rail DIN en utilisant l’un des panneaux arrière » -DIN « .



SCM7B35-01 - Plage d'entrée 4 à 20 mA Plage de sortie +1V à +5V

7B

SCM7B35-01A - Plage d'entrée 4 à 20 mA Plage de sortie 0 V à +5V

7B

SCM7B35-01D - Plage d'entrée 4 à 20 mA Plage de sortie 0 V à +10V

7B

SCM7B35-02 - Plage d'entrée 4 à 20 mA Plage de sortie +2 V à +10V

7B

SCM7B35 Module transmetteur 2 fils isolé
SCM7B35-01 Plage d'entrée 4 à 20 mA Plage de sortie +1V à +5V
SCM7B35-01A Plage d'entrée 4 à 20 mA Plage de sortie 0 V à +5V
SCM7B35-01D Plage d'entrée 4 à 20 mA Plage de sortie 0 V à +10V
SCM7B35-02 Plage d'entrée 4 à 20 mA Plage de sortie +2 V à +10V
