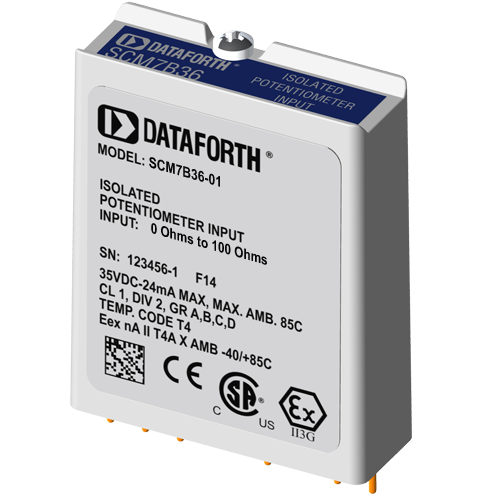

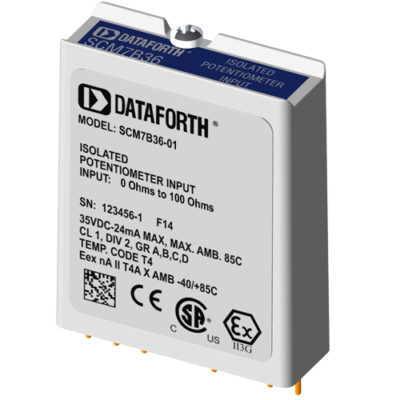

Chaque module d’entrée potentiomètre SCM7B36 dispose d’un seul canal d’entrée résistance qui est filtré, isolé, amplifié et converti en une sortie de tension analogique de haut niveau.
Le module SCM7B36 s’interface aux potentiomètres dans une configuration à deux ou trois fils et intègre une approche de filtrage à cinq pôles pour maximiser la réponse en temps et en fréquence en tirant parti des caractéristiques de Bessel et de Butterworth. Un pôle du filtre est sur le côté utilisateur de la barrière d’isolation; quatre sont du côté du système de contrôle de processus. Dans la configuration 3 fils, la compensation de la résistance du fil est fournie si la résistance du fil « x » est proche de celle du fil « + ». À l’intérieur du module, l’erreur de mesure due à la résistance du fil est annulée.
En réponse à l’excitation du courant de faible niveau et après le filtrage initial côté utilisateur, le signal d’entrée est découpé par un circuit hacheur propriétaire et transféré au travers de la barrière d’isolement du transformateur, supprimant la transmission des pics et des surtensions du mode commun. Le signal est ensuite reconstruit et filtré pour la sortie du système de contrôle de processus.
Six plages de résistance d’entrée standard sont proposées, de 100 ohms à 10K ohms, avec trois plages de sortie disponibles: 0-5 V, 1-5 V et 0-10 V. Les modules acceptent une plage d’alimentation étendue de 14-35VDC (+ 24VDC nominal). Leurs boîtiers compacts (2,13 « x 1,705 » x 0,605 « max.) économisent de l’espace et sont idéaux pour les applications à forte densité de canaux. Ils sont conçus pour un montage facile sur rail DIN avec n’importe quel panneau arrière » -DIN « de Dataforth.
