SCM9B-17 - Module conditionnement de signal d'entrée Entrées et Sorties numériques vers port Série RS232C/RS485

Fonctionnalités principales

  • Contrôle des modules d’ E/S TOR standard via RS-232 ou RS-485
  • Entrées et sorties numériques vers des relais électroniques pour détecter les tensions AC et DC
  • Contrôle les entrées et les sorties numériques individuellement
  • L’utilisateur peut définir n’importe quel bit comme entrée ou sortie
  • Versions 24 et 64 canaux
  • Jusqu’à 7936 canaux d’E/S numériques (124 cartes multicanaux 64 canaux)
  • Lire ou régler 7936 entrées ou sorties en moins de 1s
  • Intégration en racks 19 «
  • Compatible avec tous les produits SCM9B
  • Même jeu de commandes que les modules de la série 1700
  • CE conforme
Demande de prix Fiche produit

L’interface d’E/S numérique SCM9B-H1750/H1770 est conçue pour étendre la capacité d’E/S distantes de la série de modules SCM9B-1700. Les commandes sont communiquées via des liaisons RS-232 ou RS-485 depuis n’importe quel port série standard d’ordinateurs ou de modems. Le jeu de commandes des cartes de la série H1700 est identique aux modules de la série 1700.

Le H1750 est conçu pour s’interfacer directement avec un rack de relais à semi-conducteurs de 16 ou 24 voies conforme aux normes industrielles (numéros de référence Dataforth SCMD-PB16 ou SCMD-PB24). Le H1770 se connecte à un maximum de quatre racks 16 canaux (SCMD-PB16). Comme avec les modules SCM9B, jusqu’à 124 cartes peuvent être utilisées en utilisant les communications RS-485 et les répéteurs SCM9B-A1000.

Les canaux d’E/S peuvent être configurés pour être des entrées ou des sorties dans n’importe quelle combinaison désignée par l’utilisateur. La configuration entrée sortie peut être modifiée à tout moment via le port de communication. Les affectations d’E/S sont enregistrées dans une mémoire non volatile et sont automatiquement chargées lors de la mise sous tension de l’unité. Toutes les cartes sont fournies avec des borniers à vis.

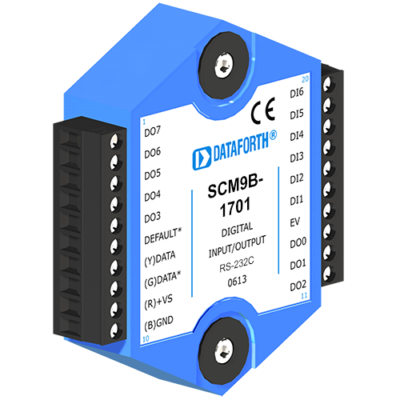

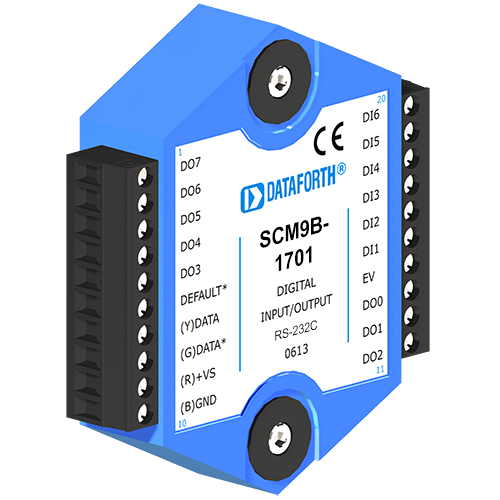

SCM9B-1701 - 7 entrées / 8 sorties, sortie RS232C

9B

SCM9B-1702 - 7 entrées / 8 sorties, sortie RS485

9B

SCM9B-1711 - 15 entrées ou sorties, sortie RS232C

9B

SCM9B-1712 - 15 entrées ou sorties, sortie RS232C

9B

SCM9B-H1750 - 24 entrées ou sorties selectionnables, sortie RS232C ou RS485

9B

SCM9B-H1777 - 64 entrées ou sorties selectionnables, sortie RS232C ou RS485

9B

SCM9B-17 Module conditionnement de signal d'entrée Entrées et Sorties numériques vers port Série RS232C/RS485
SCM9B-1701 7 entrées / 8 sorties, sortie RS232C
SCM9B-1702 7 entrées / 8 sorties, sortie RS485
SCM9B-1711 15 entrées ou sorties, sortie RS232C
SCM9B-1712 15 entrées ou sorties, sortie RS232C
SCM9B-H1750 24 entrées ou sorties selectionnables, sortie RS232C ou RS485
SCM9B-H1777 64 entrées ou sorties selectionnables, sortie RS232C ou RS485
