SG22000PRO - Générateur de signaux micro-ondes ultra-compact à faible bruit de 100 MHz à 22 GHz.

Fonctionnalités principales

  • Port de sortie RF multibande SMA
  • Sortie RF couvrant 0,1 – 22 GHz (0,025 – 24,50 GHz à performances réduites)
  • Contrôle de puissance pleine bande: -20 à + 10 dBm calibré (-30 à + 13 dBm typique non calibré)
  • Résolution du niveau de sortie de puissance: pas de 0,50 dB et contrôle de vernier ~ 0,1 dB
  • Plage de puissance calibrée (<13GHz) : -40 à +15dBm
  • Plage de puissance calibrée (>13GHz) : -15 à +15dBm
  • Plage de puissance non calibrée : -40 à +17dBm typique
  • Faible bruit de phase -92 dBc à 20 GHz à 10 kHz de décalage
  • Taille de pas de fréquence extrêmement petite (2 Hz)
  • Niveau harmonique (typique) : < -15dBm
  • VCXO 100 MHz à très faible bruit verrouillé sur une référence TCXO interne ou 10 MHz externe
  • Source de référence haute fréquence de précision interne (± 280PPB 10MHz)
  • Boîtier compact

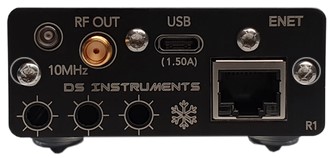

  • Fonctionnement à distance Ethernet et USB
  • Logiciel de contrôle Windows inclus (USB et réseau activé)
  • Commande SCPI compatible via le port COM virtuel USB pour le contrôle à distance

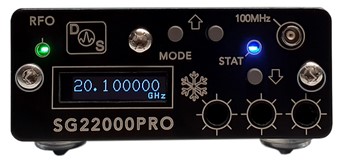

  • Commandes avant et écran OLED lumineux pour une utilisation autonome
  • Alimenté par USB-C, ne nécessite aucun adaptateur CC supplémentaire
  • Fonctionnement silencieux et à refroidissement passif
Demande de prix Fiche produit

Offrant un bruit de phase plus faible, une gamme de fréquences plus large et un contrôle de niveau de sortie plus robuste que le SG22000L standard. Comme notre gamme de produits SG6000, ce générateur RF est entièrement programmable via les commandes SCPI (USB / Ethernet) ou l’interface du panneau avant, ce qui le rend plus flexible que tout produit concurrent.

Offert en tant que version plus performante du SG22000L, ce générateur micro-ondes amélioré est destiné aux applications sensibles au bruit de phase dans le développement et les tests en bande X, Ku et K

SG22000PRO Générateur de signaux micro-ondes ultra-compact à faible bruit de 100 MHz à 22 GHz.
