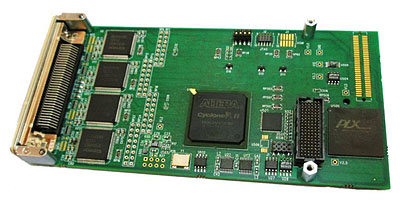

XMC-SIO4BX - E/S Série Multi-Protocoles Haute Performance XMC

Fonctionnalités principales

  • Interface XMC x1
  • Quatre canaux indépendants série multi-protocole
  • Taux de données série synchrone jusqu’à 10 Mbits/sec
  • Taux de données série asynchrone jusqu’à 1 Mbit/sec
  • Transmission et réception FIFO indépendantes pour chaque canal – Jusqu’à 32 kilo-octets chacun
  • Protocoles mode série asynchrone, Bisync, SDLC, HDLC, et IEEE 802.3
  • Emetteurs-récepteurs multi protocole compatibles avec RS422 (V.11) / RS485, RS423 (V.10), RS232 (V.28), V.35, RS530, ainsi qu’avec d’autres modes de protocole mixtes
  • Capacité de détection de parité et CRC
  • Oscillateurs programmables offrant une flexibilité accrue pour la génération d’horloge Baud
  • Face avant avec connecteur E/S SCSI de type II 68 broches avec un câble adaptateur en option pour quatre connecteurs DB25
  • Huit signaux par canal, configurables comme DTE ou DCE: 3 Horloges série, 2 signaux de données série, Efface avant envoi (CTS), prêt à envoyer (RTS), et détection de porteuses des données (DCD)
  • Des signaux non utilisés peuvent être reconfigurés comme E/S d’usage général
  • Câbles émetteurs-récepteurs différentiels rapides RS422/RS485 fournissant un débit jusqu’à 10 Mbit / s
  • Câbles émetteurs-récepteurs différentiels rapides RS423 et RS232 fournissant un débit jusqu’à 230kb/s
  • Contrôleurs universels multi-protocoles série standards de l’industrie Zilog Z16C30 (USC ®)
  • Moteur PCI DMA double pour accélérer les transferts et réduire les accès à l’unité centrale
  • Une variété de pilotes de périphériques sont disponibles, y compris VxWorks, Windows, Win2k, Linux, et LabView
Demande de prix Fiche produit Poser une question

La carte XMC-SI04BX est une carte d’interface série à quatre canaux qui offre une capacité série multipolaire haute vitesse, duplex intégral pour les applications XMC. Le SIO4BX combine deux contrôleurs série universels à double protocole (USC®), 8 FIFO externes et des émetteurs-récepteurs multi-protocoles pour fournir quatre canaux série asynchrones ou synchrones totalement indépendants.

Les émetteurs-récepteurs multi-protocole prennent en charge RS422 (V.11) / RS485, RS423 (V.10), RS232 (V.28), V.35, RS530, ainsi que d’autres modes de protocole mixte. Ces caractéristiques, associées à une interface PCIe haute performance, confèrent au XMC-SIO4BX des performances inégalées dans une carte d’interface
