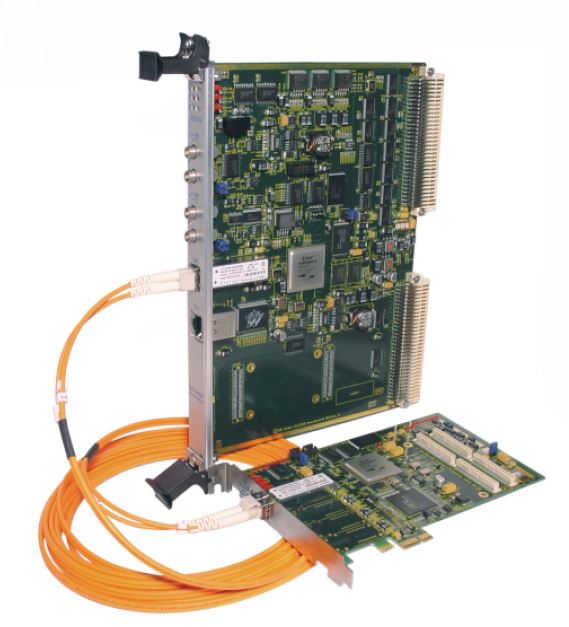

SIS1100e/3104 - Interface PCI Express vers VME

Fonctionnalités principales

  • VME 3104
    • Liste Séquenceur VME
    • Maître VME: A16/A24/A32 D8/D16/D32/BLT32/
    • MBLT64/2eMBLT64/2eSST-160 2eSST-267 and 2eSST-320
    • Auto incrémentation des adresses, transfert par bloc On/Off (Lecture des Fifo)
    • Fonction contrôleur Système
    • Insertion à chaud (Avec fond de panier VME64x)
    • Connecteurs VME64x
    • Reprise de masse VME64x
    • Face avantVME64x
    • Extracteur VME64x (Sur demande)
    • Alimentation VME Standard (+5 V, -12V)
    • Ouvert à des ajouts Firmware
    • Connectivité Ethernet
    • Accès mémoire esclave VME
    • Power PC (PPC) comme processeur listé
  • PCI express
    • Spécification PCI Express r1.0a
    • FPGA Virtex IV protocole/lien
    • Configuration série PROM’s pour FPGA et pont PLX
    • JTAG vers PROM et FPGA (routable sur le site CMC)
    • Porteuse CMC (IEEE P1386 Draft 2.3)
    • Toutes lignes CMC routées vers le FPGA
Demande de prix Fiche produit Poser une question

La première version SIS1100/3100 PCI vers VME interface a commencé à être livrée en 2001. Elle a été développée pour répondre aux exigences des expériences de physique des particules, des applications équivalentes et d’autres nécessitant des systèmes d’acquisition de données. Le souhait de découplage électrique a entraîné la sélection d’une solution de fibre optique Gigabit comme technologie d’interconnexion.
L’introduction de la norme PCI Express a été suivie par le développement de la carte SIS1100 PCI Express, avec emplacement CMC, et aujourd’hui complétée par la carte séquenceur VME SIS3104. Le SIS1100-ECMC et le SIS3104 sont équipés de lien GBit 1x/2x/4x.

Le transfert par bloc des données vers la mémoire PC est presque doublé pour atteindre environ 160 Mo / s avec la combinaison SIS1100-e/3104 ceci par rapport à la combinaison SIS1100/3100 (avec un numériseur comme le SIS3350 500 Méch/s par exemple)

SIS1100e/3104 Interface PCI Express vers VME
