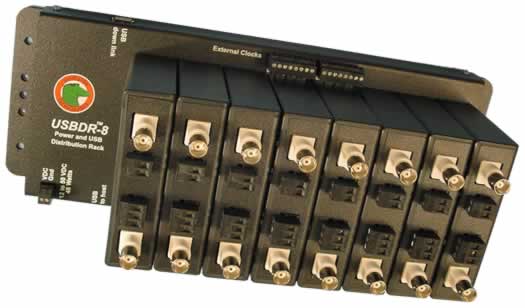

Jusqu’à huit (8) amplificateurs d’instrumentation et modules de filtrage programmables USBPxx-S1 peuvent être branchés sur un port USBDR-8. Jusqu’à 24 modules USBPxx-S1 peuvent être contrôlés avec un seul lien USB vers le PC hôte. Chaque USBDR-8 possède un port USB de liaison montante et un port USB de liaison descendante. Il est possible de connecter en guirlande jusqu’à 3 ports USBDR-8 entièrement ou partiellement remplis en connectant le premier port de liaison ascendante USBDR-8 à l’hôte, puis le port de liaison descendante au port de liaison ascendante USBDR-8 suivant de la chaîne.
Le logiciel Windows SystemViewUSB détecte et affiche une boîte de dialogue de contrôle individuelle pour chaque module USBPxx-S1 lorsque la chaîne USB devient active. Une fois les modules USBPxx-S1 configurés, les liens USB peuvent être déconnectés. Les modules USBPxx-S1 peuvent fonctionner indépendamment et mémorisent leurs paramètres lors des cycles d’alimentation. Dans les environnements nécessitant un fonctionnement système clé en main, cela évite d’avoir à fournir des connexions USB à USBDR-8. L’alimentation est la seule connexion requise à USBDR-8 pour le fonctionnement d’un système clé en main.
