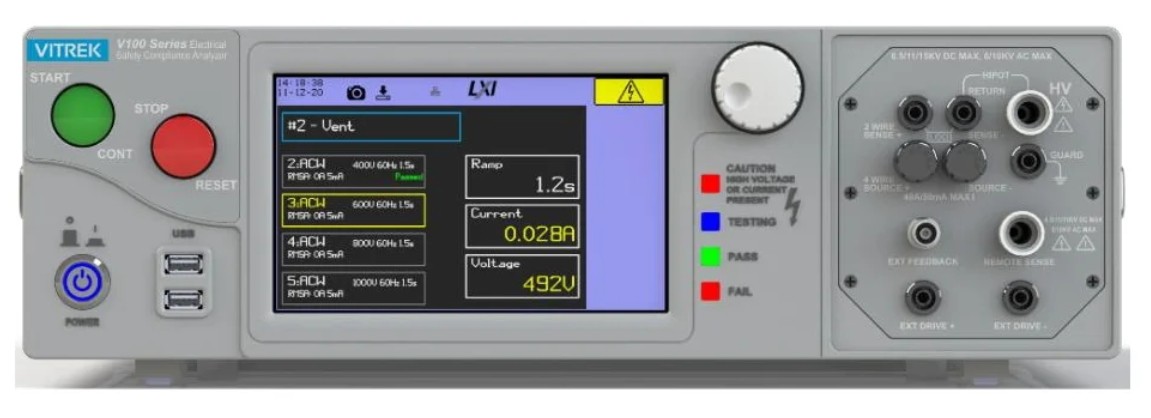

La série Vitrek V10X est une plateforme de test de sécurité électrique avancée, conçue pour les essais de tenue diélectrique haute tension (HIPO), de résistance d’isolement, de continuité de masse et de faible résistance, en environnements de production et de laboratoire.
Combinant un flux de travail tactile, des capacités de test multiples et une architecture prête pour l’automatisation, la V10X offre une exécution des tests plus rapide, une efficacité accrue des opérateurs et une intégration évolutive pour les fabricants exigeant une vérification précise de la sécurité électrique, avec une documentation complète et une traçabilité de conformité.
Plateforme de test multiples complète avec capacité haute tension
La série V10X permet de réaliser des tests de sécurité électrique complets, incluant les essais de tenue diélectrique en courant alternatif (CA), en courant continu (CC), de résistance d’isolement (RI), de continuité de masse et de faible résistance (4 fils), le tout sur une plateforme unique. Basé sur l’architecture éprouvée de tenue diélectrique haute puissance de Vitrek, le système fournit des tensions de sortie jusqu’à 15 kV CC et 10 kV CA en standard (extensible à 30 kV CA avec une option externe), avec une alimentation en courant configurable de 50 mA CC à 200 mA CA pour les conditions de charge exigeantes.
Flux de travail tactile : gain de temps de configuration et réduction des erreurs de l’opérateur
Contrairement aux testeurs d’isolation traditionnels à boutons, le V10X utilise une interface tactile couleur avec édition graphique des séquences. Les ingénieurs peuvent ainsi créer visuellement des profils de test multi-étapes, définir les rampes de tension, configurer les temps de maintien et définir les seuils de réussite/échec sans avoir à naviguer dans des menus imbriqués. Des graphiques de mesure en temps réel affichent les tendances de tension, de courant et de résistance pendant l’exécution du test, permettant une détection immédiate de la dégradation de l’isolation, des arcs électriques ou des anomalies du dispositif testé. Cette approche réduit le temps de formation des opérateurs, minimise les erreurs de configuration et accélère les processus de validation dans les environnements de production à forte mixité.
Mesures de précision grâce à la technologie DSP et à la détection d’arcs électriques
La technologie DSP avancée permet une régulation de tension à haute vitesse, une mesure du courant de fuite de l’ordre du picoampère (résolution de 100 pA) et des mesures de résistance d’isolation de l’ordre du téraohm avec analyse de l’angle de phase pour séparer les composantes de fuite résistives et capacitives. Les modèles CC haute puissance offrent des cycles de charge/décharge rapides pour les dispositifs à forte capacité tels que les onduleurs, les variateurs de vitesse et les panneaux solaires, réduisant considérablement la durée des cycles de test par rapport aux plateformes de test d’isolement standard. La détection d’arc configurable avec limites à deux paramètres (amplitude et largeur d’impulsion) améliore la sensibilité aux claquages tout en réduisant les faux positifs dus aux interférences externes ou aux effets de montage.
Conçu pour la production automatisée et les systèmes de test évolutifs
Le V10X est conçu pour les lignes de production automatisées et les systèmes de test évolutifs. La prise en charge native des commandes SCPI via Ethernet, USB, RS232 et GPIB (en option) permet l’intégration avec les systèmes MES (Manufacturing Execution Systems), les plateformes SPC (Statistical Process Control) et les logiciels de test personnalisés. Le système contrôle directement jusqu’à 1 600 canaux de scanner haute tension pour les tests multipoints sans contrôleurs de relais externes, permettant ainsi des configurations complexes de faisceaux de câbles, de connecteurs et de dispositifs sous test (DUT). La génération intégrée de rapports PDF et l’exportation de données CSV fournissent une documentation conforme aux exigences d’audit, avec horodatage, identifiant de l’opérateur et traçabilité complète des mesures, pour répondre aux exigences de conformité ISO, IEC et UL.
Architecture de sécurité multicouche et conformité
L’architecture de sécurité multicouche comprend une protection contre les défauts à la terre (GFI) pour la détection des fuites à la terre, un verrouillage de sécurité en cas de défaut (SFI™) pour l’arrêt rapide des systèmes haute tension et un système de détection de sécurité des conducteurs de test (TLSS™) pour la vérification continue de la connexion des conducteurs et de la mise à la terre du dispositif testé. La fonction de liaison à la terre 40 A (en option) permet la vérification des conducteurs de sécurité à faible résistance dans les appareils, les outils électriques et les équipements industriels, conformément aux normes IEC 61010, IEC 60335 et UL 61010. Le système prend en charge les tests à 400 Hz pour les applications avioniques et militaires, garantissant ainsi une vérification précise de la conformité des systèmes d’alimentation aérospatiaux.
