VX6620 - Alimentation CompactPCI/PXI 3U

Fonctionnalités principales

  • Alimentation CompactPCI/PXI, 1 sortie
    (± 10V / ± 1A, ± 20V / ± 500mA, ± 40V / ± 250mA et ± 60V / ± 200mA)
  • Supporte Courant source et sink
  • Aucune source d’alimentation externe requise
  • Fonction de lecture pour la tension de sortie et le courant
  • Mode Dual, offre deux gammes de puissance
  • Temps de montée et de descente très rapide
  • Détection automatique pour protéger les UST
  • Étalonnage numérique via interface système, pas d’ajustement analogique
  • Mode haute précision disponible
Demande de prix Fiche produit

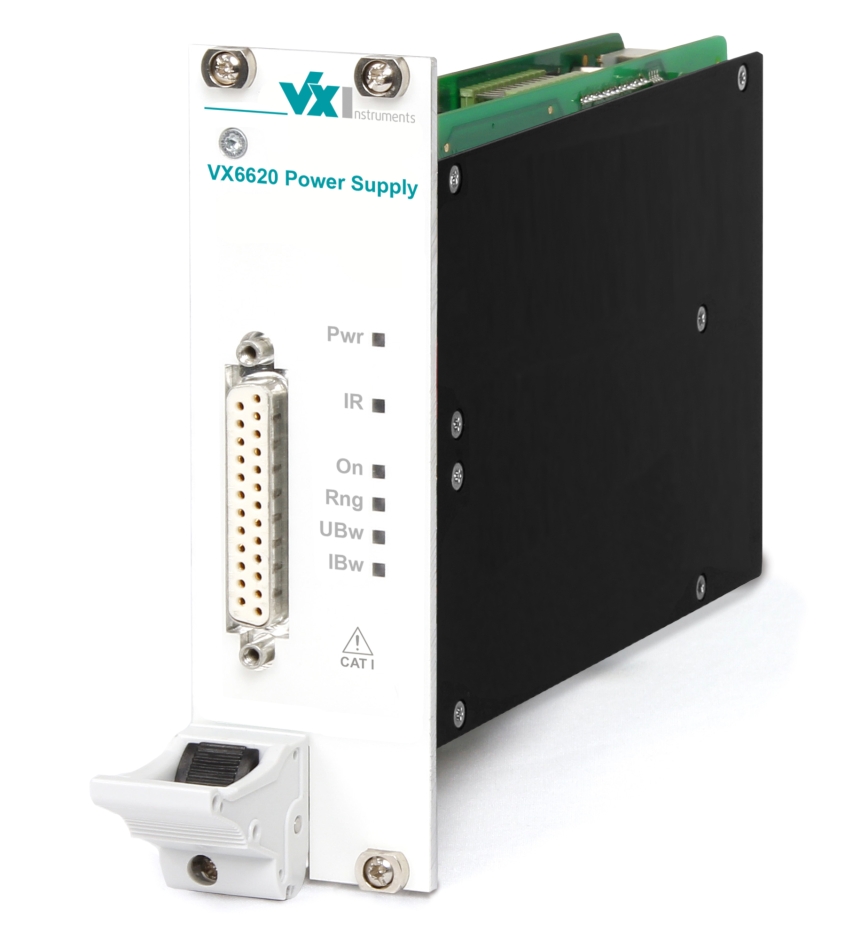

Le VX6620 est une source d’alimentation CPCI/PXI 3U, 2 emplacements, avec une seule sortie programmable. La sortie est flottante. L’alimentation est spécialement conçue pour l’équipement de test automatisé (ATE). Une fonction de détection automatique est intégrée comme une sécurité intégrée pour protéger les unités sous test (UST).

La tension et le courant de sortie programmables sont disponibles dans différentes gammes (± 10V / ± 1A, ± 20V / ± 500mA, ± 40V / ± 250mA et ± 60V / ± 200mA). Le VX6620 prend en charge la source et sink dans les 4 quadrants. En option, le VX6620 peut être configuré avec une fonction de lecture intégrée pour la tension et le courant de sortie. L’option double mode combine deux gammes de sortie dans un module (± 10V / ± 1A et ± 20V / ± 500mA, ± 20V / ± 500mA et ± 40V / ± 250mA, ± 30V / 400mA et ± 60V / ± 200mA).

Le VX6620 ne nécessite pas de source DC externe. La puissance fournie sur le fond de panier PXI sera utilisée pour générer la puissance de sortie. Toutes les tensions internes requises sont générées avec des convertisseurs DC/DC spécialement conçus avec un bruit extrêmement faible.

Une fonction de détection automatique est intégrée comme une sécurité intégrée pour protéger les unités sous test (UST).

VX6620-10 - Sortie ± 10V/ ± 1A

Alimentation

VX6620-20 - Sortie ± 20V/ ± 0.5A

Alimentation

VX6620-40 - Sortie ± 40V/ ± 0.25A

Alimentation

VX6620-60 - Sortie ± 60V/ ± 0.20A

Alimentation

Option A - OPtion mesure tensionet courant

Alimentation

Option B - Mode double, fournit une seconde gamme de puissance avec mi-tension et courant double

Alimentation

Option C - Option faible bruit

Alimentation

Option PBF - Tout composants RoHS

Alimentation

VX6620 Alimentation CompactPCI/PXI 3U
VX6620-10 Sortie ± 10V/ ± 1A
VX6620-20 Sortie ± 20V/ ± 0.5A
VX6620-40 Sortie ± 40V/ ± 0.25A
VX6620-60 Sortie ± 60V/ ± 0.20A
VX6620 Option A OPtion mesure tensionet courant
VX6620 Option B Mode double, fournit une seconde gamme de puissance avec mi-tension et courant double
VX6620 Option C Option faible bruit
VX6620 Option PBF Tout composants RoHS
