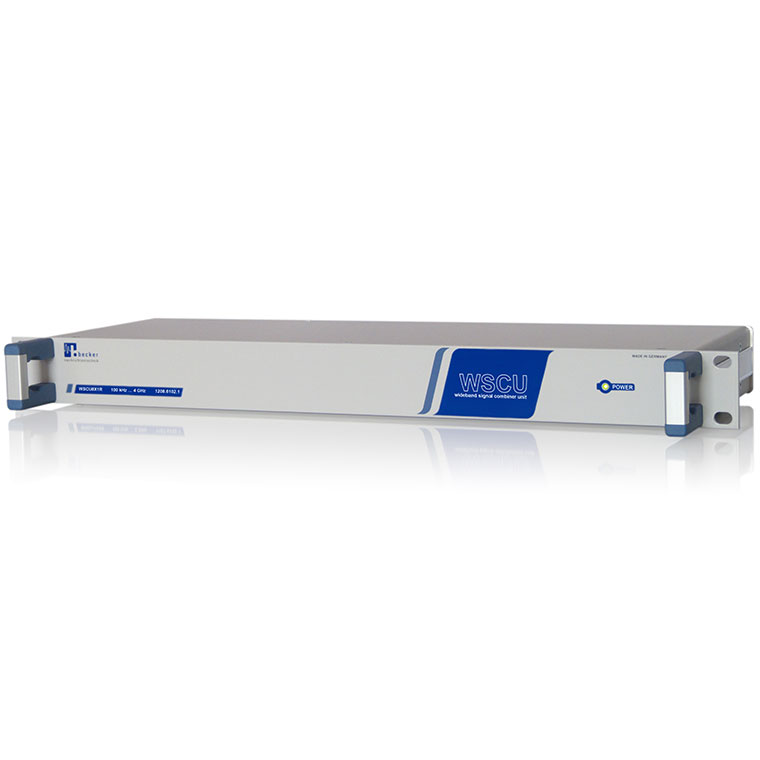

WSCU-8X1R - Combinateur 8 voies haute dynamique 100 kHz to 4000 MHz

Fonctionnalités principales

  • Technologie 50 ohms
  • Dynamique élevée sans perte de niveau RF élevé
  • Isolation In-to-In
  • Compact 19 « , conception 1 U
Demande de prix Fiche produit

Le WSCU-8X1R combine jusqu’à 8 signaux dans la gamme de fréquences 100 kHz… 4000 MHz. Avec l’aide de l’appareil, jusqu’à 8 sources de signaux différentes comme des générateurs de signaux, même les signaux d’antenne en direct provenant d’antennes peuvent être combinés.

Les signaux des 8 entrées RF sont amplifiés par des amplificateurs large bande à faible bruit avec une dynamique élevée. Les signaux amplifiés sont combinés en interne avec un réseau de couplage à une sortie commune.

Le WSCU-8X1R offre un port de surveillance à la sortie commune à des fins de maintenance. En cas de service, le port de surveillance peut être utilisé pour des mesures sans interruption de fonctionnement. Le port de surveillance peut également être utilisé pour insérer des signaux de test.

En combinaison avec les composants de la série WSDU multi-coupleurs, des systèmes de distribution avec un plus grand nombre de sorties peuvent être réalisés. La transmission aux multi-coupleurs peut être effectuée via un câble RF commun. Cela permet d’économiser sur les câbles RF et leur installation.

Cet appareil est conçu en 19 ”, 1 U et prévu pour l’intégration dans des racks système 19”. Le WSCU-8X1R est alimenté en tension secteur. Toutes les entrées et sorties RF sont pourvues de connecteurs N femelles.

Le WSCU-8X1R est utilisé dans les stations de réception pour le développement, la validation et l’évaluation de produits pour les composants d’info-divertissement. En particulier, les fabricants et intégrateurs de systèmes d’info-divertissement modernes ont besoin d’un nombre élevé de signaux d’antenne différents pour les tests de leurs composants.
Le WSCU-8X1R permet une combinaison efficace des sources de signaux avant de les distribuer aux appareils testés (DUT).

WSCU-8X1R Combinateur 8 voies haute dynamique 100 kHz to 4000 MHz
