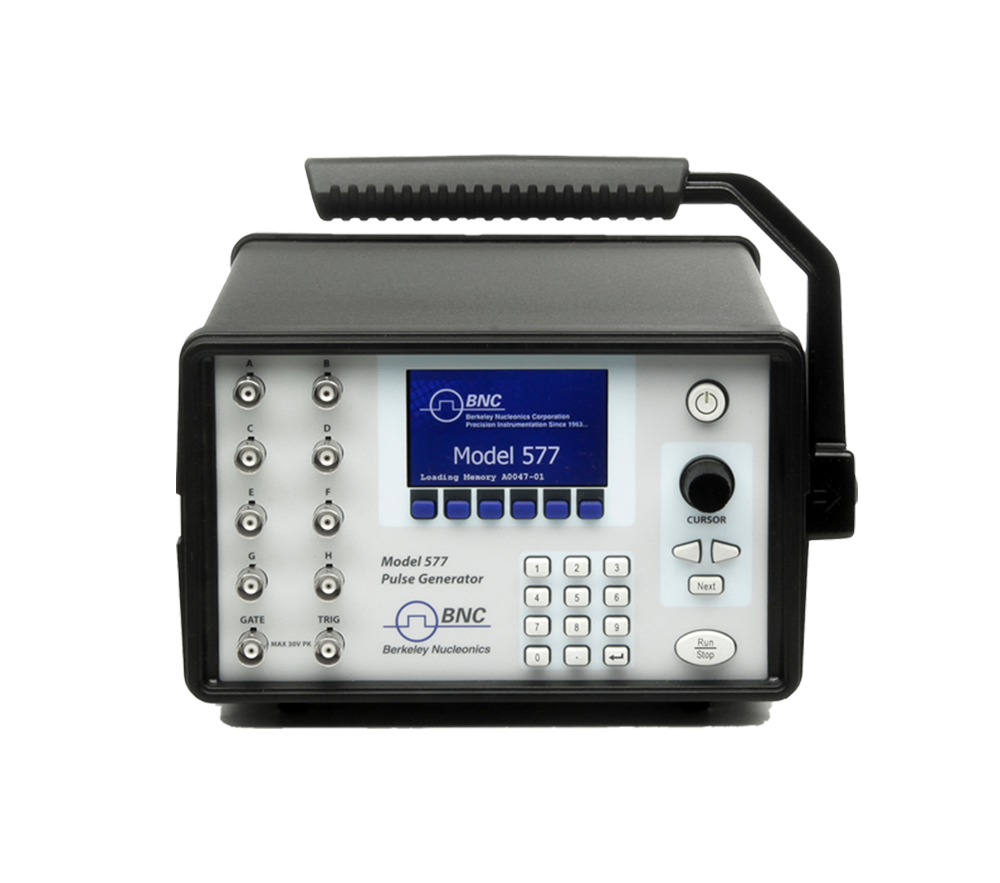

577 - Générateur d'impulsion et de retard

Fonctionnalités principales

  • Résolution de 250ps
  • Gigue 50pS / 800ps déclenchement externe
  • Vitesse d’horloge indépendantes pour chaque canal
  • Horloge Interne & horloge externe
  • Programmable (Ethernet / USB / RS-232 / GPIB)
  • Combine Sorties électriques et optiques
  • Deux entrées (Porte + Déclenchement / Déclenchement 2)
Demande de prix Fiche produit Poser une question

Le modèle 577 offre une résolution temporelle multi-canal de 250 ps, des fonctions de ​​retardement, de porte, d’impulsions et de synchronisation à un prix attractif. Il présente de nombreux modes pratiques de fonctionnement et de caractéristiques en plus des modes de générateur d’impulsions numériques et de retardement traditionnels. Niveau utilité et valeur – rien n’est comparable. Chaque canal fournit à la fois des retards et des largeurs – donc le modèle 577-4 canaux offre les même fonctionnalités de délai et de largeur que l’unité (concurrentielle) 8 canaux. Le 577 est disponible dans des configurations 4 et 8 canaux, avec en option Ethernet, options haute tension et déclenchement double entrée.

Ce générateur d’Impulsions/ retards, représentant le mieux du point de vue précision en temps, fournit des retards et des largeurs précis avec une résolution de 250 ps pour des durées allant jusqu’à 1000 secondes. La faible gigue associée aux horloges internes (50 ps) et l’utilisation d’un déclencheur externe (800 ps) donne aux utilisateurs le temps nécessaire pour contrôler de nombreux appareils. Ceci est particulièrement utile lorsque plusieurs impulsions ou signaux de porte doivent être retardés et à calés par rapport à un autre ou au déclencheur commun. Vous pouvez même utiliser un canal de référence de déclenchement pour les autres canaux, verrouillant les retards de synchronisation en cas de besoin. Il y a beaucoup à apprendre sur le modèle 577, qui offre beaucoup plus qu’une horloge-diviseur, un déclenchement indépendant par canal, des amplitudes indépendantes par voie, retard et contrôle de largeur, et le pilote LabView 8.

577-4C - Générateur d'impulsion et retard 4 canaux USB

577

577-8C - Générateur d'impulsion et retard 8 canaux USB

577

577-AT20 - Sortie TTL/ réglable 20V (prix par banque de 2 canaux)

577

577-AT35 - Sortie TTL/ réglable 35V (prix par banque de 2 canaux)

577

577-AT45 - Sortie TTL/ réglable 45V (prix par banque de 2 canaux)

577

577-L82 - Sortie optique 820nm (prix par banque de 2 canaux)

577

577-L130 - Sortie optique 1300nm (prix par banque de 2 canaux)

577

577-TZ35 - TTL 50 Ohm/35V réglable (prix par banque de 2 canaux)

577

577-TZ50 - TTL 50 Ohm/50V réglable (prix par banque de 2 canaux)

577

577-IA15 - Entrée electrique 15V réglable

577

577-DT-15 - Double déclenchement 15V réglable

577

577-COM - Communication GPIB et Ethernet

577

577-P/N6923 - Montage en rack 19" une unité

577

577-P/N6978 - Montage en rack 19" deux unités

577

577 Générateur d'impulsion et de retard
577-4C Générateur d'impulsion et retard 4 canaux USB
577-8C Générateur d'impulsion et retard 8 canaux USB
577-AT20 Sortie TTL/ réglable 20V (prix par banque de 2 canaux)
577-AT35 Sortie TTL/ réglable 35V (prix par banque de 2 canaux)
577-AT45 Sortie TTL/ réglable 45V (prix par banque de 2 canaux)
577-L82 Sortie optique 820nm (prix par banque de 2 canaux)
577-L130 Sortie optique 1300nm (prix par banque de 2 canaux)
577-TZ35 TTL 50 Ohm/35V réglable (prix par banque de 2 canaux)
577-TZ50 TTL 50 Ohm/50V réglable (prix par banque de 2 canaux)
577-IA15 Entrée electrique 15V réglable
577-DT15 Double déclenchement 15V réglable
577-COM Communication GPIB et Ethernet
577-P/N6923 Montage en rack 19" une unité
577-P/N6978 Montage en rack 19" deux unités
