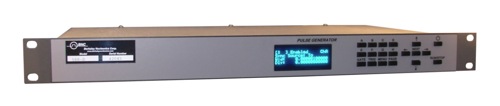

588 - Générateur d'impulsion et de retard 8 canaux

Fonctionnalités principales

  • Conception compacte
  • 8 canaux de retard et la largeur
  • Gigue 200pS, Résolution 250ps
  • Option de double déclenchement
  • Synchronisation multi-châssis
  • Gigue interne 50ps, gigue de déclenchement 200pS
  • Résolution retard & Largeur 250ps
  • Interfaces USB et Ethernet
  • Modes personnalisé (Bouffée, division par N, etc)
  • Multiplex jusqu’à 8 canaux
  • Entrées déclenchement (simple ou double)
Effacer
Demande de prix Fiche produit

Avec le modèle 588, nous avons combiné la précision des impulsions et la fonction de retard numérique dans un boîtier pratique pour les applications embarquées et OEM. Le nouveau modèle 588 1U offre aux utilisateurs 8 canaux de synchronisation dans un ensemble conçu pour des applications de contrôle à distance ou pour un grand nombre de voies de synchronisation.
L’horloge de précision et le grand nombre de voies intégré dans une ensemble compact offre une solution efficace aux intégrateurs de systèmes à la recherche de montage en rack alternatifs, aux multiples boîtes et autres câbles nécessaires à un moyen d’essai.

Le modèle 588, générateur d’impulsions / retards numériques, représente le dernier cri dans le domaine de la synchronisation. Avec un format unique 19  » 1U, le modèle 588 est clairement l’instrument le plus novateur pour synchroniser avec précision une série d’événements. Les huit sorties indépendantes du 588, les deux entrées de déclenchement / porte d’entrée et la référence de l’horloge externe, en font l’outil idéal pour les applications laser. Le système peut être verrouillé en phase à une base de temps externe, jusqu’à 100 MHz de fréquence et jusqu’à 20mV d’amplitude. Cela permet de synchroniser directement à un signal de photodiode et fournit le système temporel complet par rapport à la synchronisation laser avec faible gigue.

Le 588 offre également une sortie d’horloge qui est capable de piloter une charge 50 Ohm et peut être utilisée pour fournir une base de temps à d’’autres générateurs de retard ou équipements. La technologie du générateur 588 offre une résolution de retard & largeur de 250ps et 50ps de gigue interne.

L’interface Ethernet / USB, la génération de séquences complexes, la division par N, la définition du profil, les déclencheurs doubles, les doubles portes, l’horloge diviseur, le captage d’impulsions et les retards négatifs permettent une grande confiance aux utilisateurs dans la mise en place d’une expérience ou de synchronisation des événements multiples.

588-1U-4C - Générateur d'impulsion et de retard 4 canaux 1U 19"

588

588-1U-8C - Générateur d'impulsion et de retard 8 canaux 1U 19"

588

588-TZ50 - TTL / ajustable 50 Ohm (prix par banque de 4 canaux)

588

588-DT-15 - Déclenchement double réglable 15V

588

588-OPTI - Mode incrément

588

588Générateur d'impulsion et de retard 8 canaux
588-1U-4CGénérateur d'impulsion et de retard 4 canaux 1U 19"
588-1U-8CGénérateur d'impulsion et de retard 8 canaux 1U 19"
588-TZ50TTL / ajustable 50 Ohm (prix par banque de 4 canaux)
588-DT-15Déclenchement double réglable 15V
588-OPTIMode incrément
