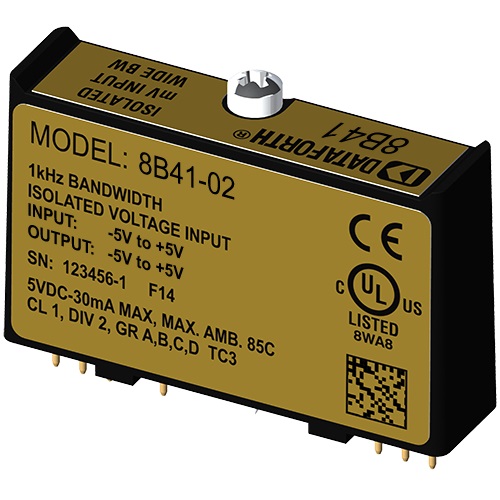

8B41 - Module conditionnement tension, 1KHz de bande passante

Fonctionnalités principales

  • Plage d’entrée ± 1V à ± 60V
  • Plage de sortie ± 5V, 0-5V
  • Isolation 1500Vrms
  • Tension d’entrée de protection 240 Vrms
  • Réjection de mode commun 100dB
  • Réjection du mode normal 100dB par décade au delà de 1KHz
  • Bande passante 1KHz
  • Filtre 5 pôles
  • Précision ± 0,05%
  • Linéarité ± 0,02%
  • Puissance ± 5 V CC ± 5%, 30 mA
Demande de prix Fiche produit Poser une question

Les conditionneurs de signaux 8B41 sont conçus pour les applications embarquées afin de protéger l’équipement sous test et la salle de contrôle contre les surtensions tout en réduisant le bruit électrique aux niveaux des signaux mesurés. Les conditionneurs de signaux 8B41, qui offrent les meilleures spécifications sur le marché en boîtier compact, isolent, filtrent et amplifient un signal d’entrée de niveau millivolt et produisent un signal analogique de haute qualité pour l’acquisition et le contrôle des données.

Le filtrage du signal est effectué sur le module d’entrée tension 8B41 avec un filtre à 5 pôles optimisé pour la réponse en temps et en fréquence, ce qui fournit 100 dB par décade en mode normal au-dessus de 1 kHz. Un pôle de ce filtre se trouve du côté utilisateur de la barrière d’isolation pour l’anti-repliement, et les quatre autres sont du côté du système.

Un circuit d’entrée spécial sur le module d’entrée tension 8B41 fournit une protection contre une connexion accidentelle de tensions de ligne d’alimentation jusqu’à 240V AC. Les circuits d’écrêtage  sur les bornes d’E/S et d’alimentation protègent contre les transitoires indésirés.

L’isolation est fournie sur le module d’entrée tension 8B41 par couplage optique pour supprimer la transmission des pics de mode commun ou des surtensions. Le module d’entrée tension 8B41 est alimenté par + 5V DC, ± 5%.

Le module d’entrée tension 8B41 est conçu pour être installé dans des emplacements dangereux de Classe I, Division 2 et a un niveau d’immunité élevé contre le bruit ambiant.

Une large gamme de panneaux arrière, d’options de montage sur rail DIN, de câbles, de racks, d’alimentations et d’autres accessoires sont disponibles pour le module d’entrée de tension 8B41.



8B41-01 - Plage d'entrée: ±1V Plage de sortie: ±5V

8B

8B41-02 - Plage d'entrée: ±5V Plage de sortie: ±5V

8B

8B41-03 - Plage d'entrée: ±10V Plage de sortie: ±5V

8B

8B41-04 - Plage d'entrée: ±1V Plage de sortie: 0-5V

8B

8B41-05 - Plage d'entrée: ±5V Plage de sortie: 0-5V

8B

8B41-06 - Plage d'entrée: ±10V Plage de sortie: 0-5V

8B

8B41-07 - Plage d'entrée: ±20V Plage de sortie: ±5V

8B

8B41-08 - Plage d'entrée: ±20V Plage de sortie: 0-5V

8B

8B41-09 - Plage d'entrée: ±40V Plage de sortie: ±5V

8B

8B41-10 - Plage d'entrée: ±40V Plage de sortie: 0-5V

8B

8B41-12 - Plage d'entrée: ±60V Plage de sortie: ±5V

8B

8B41-13 - Plage d'entrée: ±60V Plage de sortie: 0-5V

8B

8B41 Module conditionnement tension, 1KHz de bande passante
8B41-01 Plage d'entrée: ±1V Plage de sortie: ±5V
8B41-02 Plage d'entrée: ±5V Plage de sortie: ±5V
8B41-03 Plage d'entrée: ±10V Plage de sortie: ±5V
8B41-04 Plage d'entrée: ±1V Plage de sortie: 0-5V
8B41-05 Plage d'entrée: ±5V Plage de sortie: 0-5V
8B41-06 Plage d'entrée: ±10V Plage de sortie: 0-5V
8B41-07 Plage d'entrée: ±20V Plage de sortie: ±5V
8B41-08 Plage d'entrée: ±20V Plage de sortie: 0-5V
8B41-09 Plage d'entrée: ±40V Plage de sortie: ±5V
8B41-10 Plage d'entrée: ±40V Plage de sortie: 0-5V
8B41-12 Plage d'entrée: ±60V Plage de sortie: ±5V
8B41-13 Plage d'entrée: ±60V Plage de sortie: 0-5V
