SCM7B40/41 - Modules entrée tension analogique isolée, large bande passante

Fonctionnalités principales

  • Entrée millivolt ou volt
  • Sortie tension de haut niveau
  • Bande passante 10KHz
  • Isolation par transformateur de 1500Vrms
  • Précision, ± 0,03% de l’écart type, ± 0,1% maximum
  • Protection transitoire ANSI / IEEE C37.90.1
  • Entrée protégée à 120VAC continu
  • Certifié CSA, approuvé FM
  • Conforme CE et ATEX
Demande de prix Fiche produit Poser une question

Chaque module d’entrée tension SCM7B40/41 comprend un canal d’entrée tension analogique qui est filtré, isolé, amplifié et converti en une tension analogique de haut niveau pour la sortie vers le système de contrôle de processus.

Le module SCM7B40/41 intègre une approche de filtrage à cinq pôles pour maximiser la réponse en temps et en fréquence en tirant parti des caractéristiques de Bessel et de Butterworth. Un pôle du filtre est sur le côté utilisateur de la barrière d’isolation; quatre sont du côté du système de contrôle de processus.

Après le filtrage initial côté utilisateur, le signal d’entrée est découpé par un circuit hacheur propriétaire et transféré au travers de la barrière d’isolement du transformateur, supprimant la transmission des pics et des surtensions du mode commun. Le signal est ensuite reconstruit et filtré pour la sortie du système de contrôle de processus.

Les modules acceptent une plage d’alimentation étendue de 14-35VDC (+ 24VDC nominal). Leurs boîtiers compacts (2,13 « x 1,705 » x 0,605 « max.) économisent de l’espace et sont idéaux pour les applications à forte densité de canaux. Ils sont conçus pour un montage facile sur rail DIN avec n’importe quel panneau arrière » -DIN « de Dataforth.

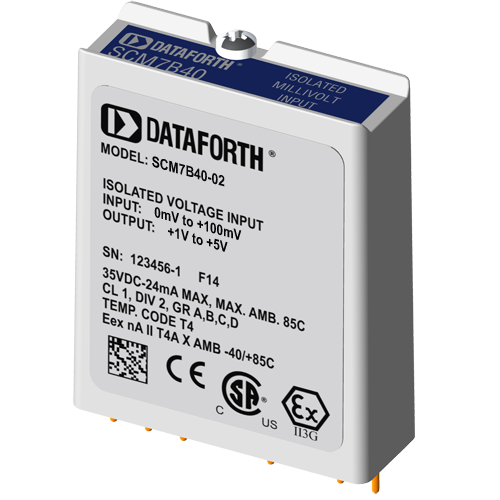

SCM7B40-02 - Plage d'entrée: 0 à +100mV Plage de sortie: +1 à +5V

7B

SCM7B40-02A - Plage d'entrée: 0 à +100mV Plage de sortie: 0 à +5V

7B

SCM7B40-02D - Plage d'entrée: 0 à +100mV Plage de sortie: 0 à +10V

7B

SCM7B40-03 - Plage d'entrée: 0 à +1V Plage de sortie: +1 à +5V

7B

SCM7B40-03A - Plage d'entrée: 0 à +1V Plage de sortie: 0 à +5V

7B

SCM7B40-03D - Plage d'entrée: 0 à +1V Plage de sortie: 0 à +10V

7B

SCM7B40-07 - Plage d'entrée: -100 à +100mV Plage de sortie: +1 à +5V

7B

SCM7B40-07A - Plage d'entrée: -100 à +100mV Plage de sortie: 0 à +5V

7B

SCM7B40-07D - Plage d'entrée: -100 à +100mV Plage de sortie: 0 à +10V

7B

SCM7B40-08 - Plage d'entrée: -1 à +1V Plage de sortie: +1 à +5V

7B

SCM7B40-08A - Plage d'entrée: -1 à +1V Plage de sortie: 0 à +5V

7B

SCM7B40-08D - Plage d'entrée: -1 à +1V Plage de sortie: 0 à +10V

7B

SCM7B41-01 - Plage d'entrée: 0 à +10V Plage de sortie: +1 à +5V

7B

SCM7B41-01A - Plage d'entrée: 0 à +10V Plage de sortie: 0 à +5V

7B

SCM7B41-01D - Plage d'entrée: 0 à +10V Plage de sortie: 0 à +10V

7B

SCM7B41-02 - Plage d'entrée: -5 à +5V Plage de sortie: +1 à +5V

7B

SCM7B41-02A - Plage d'entrée: -5 à +5V Plage de sortie: 0 à +5V

7B

SCM7B41-02D - Plage d'entrée: -5 à +5V Plage de sortie: 0 à +10V

7B

SCM7B41-03 - Plage d'entrée: -10 à +10V Plage de sortie: +1 à +5V

7B

SCM7B41-03A - Plage d'entrée: -10 à +10V Plage de sortie: 0 à +5V

7B

SCM7B41-03D - Plage d'entrée: -10 à +10V Plage de sortie: 0 à +10V

7B

SCM7B41-04 - Plage d'entrée: 0 à +5V Plage de sortie: +1 à +5V

7B

SCM7B41-04A - Plage d'entrée: 0 à +5V Plage de sortie: 0 à +5V

7B

SCM7B41-04D - Plage d'entrée: 0 à +5V Plage de sortie: 0 à +10V

7B

SCM7B41-05 - Plage d'entrée: 0 à +20V Plage de sortie: +1 à +5V

7B

SCM7B41-05A - Plage d'entrée: 0 à +20V Plage de sortie: 0 à +5V

7B

SCM7B41-05D - Plage d'entrée: 0 à +20V Plage de sortie: 0 à +10V

7B

SCM7B41-06 - Plage d'entrée: 0 à +40V Plage de sortie: +1 à +5V

7B

SCM7B41-06A - Plage d'entrée: 0 à +40V Plage de sortie: 0 à +5V

7B

SCM7B41-06D - Plage d'entrée: 0 à +40V Plage de sortie: 0 à +10V

7B

SCM7B40/41 Modules entrée tension analogique isolée, large bande passante
SCM7B40-02 Plage d'entrée: 0 à +100mV Plage de sortie: +1 à +5V
SCM7B40-02A Plage d'entrée: 0 à +100mV Plage de sortie: 0 à +5V
SCM7B40-02D Plage d'entrée: 0 à +100mV Plage de sortie: 0 à +10V
SCM7B40-03 Plage d'entrée: 0 à +1V Plage de sortie: +1 à +5V
SCM7B40-03A Plage d'entrée: 0 à +1V Plage de sortie: 0 à +5V
SCM7B40-03D Plage d'entrée: 0 à +1V Plage de sortie: 0 à +10V
SCM7B40-07 Plage d'entrée: -100 à +100mV Plage de sortie: +1 à +5V
SCM7B40-07A Plage d'entrée: -100 à +100mV Plage de sortie: 0 à +5V
SCM7B40-07D Plage d'entrée: -100 à +100mV Plage de sortie: 0 à +10V
SCM7B40-08 Plage d'entrée: -1 à +1V Plage de sortie: +1 à +5V
SCM7B40-08A Plage d'entrée: -1 à +1V Plage de sortie: 0 à +5V
SCM7B40-08D Plage d'entrée: -1 à +1V Plage de sortie: 0 à +10V
SCM7B41-01 Plage d'entrée: 0 à +10V Plage de sortie: +1 à +5V
SCM7B41-01A Plage d'entrée: 0 à +10V Plage de sortie: 0 à +5V
SCM7B41-01D Plage d'entrée: 0 à +10V Plage de sortie: 0 à +10V
SCM7B41-02 Plage d'entrée: -5 à +5V Plage de sortie: +1 à +5V
SCM7B41-02A Plage d'entrée: -5 à +5V Plage de sortie: 0 à +5V
SCM7B41-02D Plage d'entrée: -5 à +5V Plage de sortie: 0 à +10V
SCM7B41-03 Plage d'entrée: -10 à +10V Plage de sortie: +1 à +5V
SCM7B41-03A Plage d'entrée: -10 à +10V Plage de sortie: 0 à +5V
SCM7B41-03D Plage d'entrée: -10 à +10V Plage de sortie: 0 à +10V
SCM7B41-04 Plage d'entrée: 0 à +5V Plage de sortie: +1 à +5V
SCM7B41-04A Plage d'entrée: 0 à +5V Plage de sortie: 0 à +5V
SCM7B41-04D Plage d'entrée: 0 à +5V Plage de sortie: 0 à +10V
SCM7B41-05 Plage d'entrée: 0 à +20V Plage de sortie: +1 à +5V
SCM7B41-05A Plage d'entrée: 0 à +20V Plage de sortie: 0 à +5V
SCM7B41-05D Plage d'entrée: 0 à +20V Plage de sortie: 0 à +10V
SCM7B41-06 Plage d'entrée: 0 à +40V Plage de sortie: +1 à +5V
SCM7B41-06A Plage d'entrée: 0 à +40V Plage de sortie: 0 à +5V
SCM7B41-06D Plage d'entrée: 0 à +40V Plage de sortie: 0 à +10V
