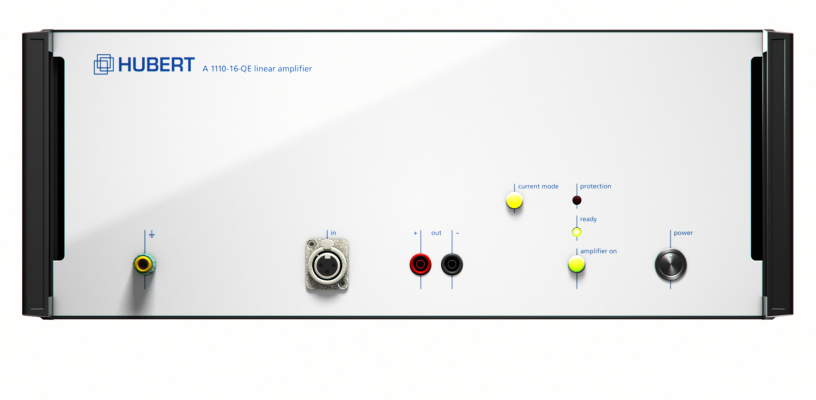

A1110-16-QE - Amplificateur de tension et courant quatre quadrants

Fonctionnalités principales

  • Amplificateur de Tension 4 quadrants Alimentation DC – 1 MHz
  • 1000 watts (Source) , 650 watts (sink)
  • Tensions de sortie 75 V crête
  • Courant de sortie 28 A crête
  • Entrée Symétrique
  • Connexion d’entrée en série/parallèle en cas de tension supérieure requise
  • Port USB standard (Interface LAN en option)
  • Trois tensions d’alimentation
  • Verrouillage Sortie de contrôle tension/courant
  • 6 réseaux de compensation configurables pour les charges inductives en mode amplificateur de courant
Effacer
Demande de prix Fiche produit

L’A1110-16-QE est un amplificateur linéaire de puissance d’extrême précision à large bande. Il est idéalement adapté pour les applications qui nécessitent un traitement dynamique des signaux à haute puissance. L’A1110-16-QE peut être utilisé soit comme amplificateur de tension ou de courant. En mode amplificateur de courant fournit, une sortie constante indépendante de la fréquence, par exemple pour des courants sur charges inductives.
Il y a trois tensions de fonctionnement disponibles pour la sélection en option : haute tension/courant faible ou à faible tension/courant fort. En particulier avec une faible impédance de charge la tension de fonctionnement peut être réduite à un tiers de sa valeur, ce qui entraîne une réduction correspondante de puissance de dissipation. Tension de sortie et courant de sortie peuvent être éventuellement limités. En outre, les sorties de signaux à basse impédance sont disponibles en tant que sorties de surveillance.

Le dispositif est équipé d’un ventilateur à faible niveau de bruit contrôlé en fonction de la température. En plus de l’arrêt surchauffe, une fonction de calcul de puissance de dissipation assure la surveillance de la puissance pour un court-circuit parfait et la protection contre les surcharges. L’opération est effectuée par l’intermédiaire des éléments de commande situés sur le panneau avant de l’amplificateur.

Par ailleurs, l’amplificateur peut être complètement contrôlé à distance au moyen d’un simple protocole d’octets via l’interface USB. Si des tensions de sortie ou des courants de sortie plus élevés sont nécessaires, les configurations avec plusieurs dispositifs A1110-16-QE connectés en série ou en parallèle sont possibles.

Option-2 - Mesure de courant de précision interne au moyen d'un transformateur de courant haute performance

A1110

Option-3 - Gain ultra stable

A1110

Option-4 - Generateur de Fonction DC 300KHz

A1110

Option-5 - Amplificateur d'isolement

A1110

Option-6 - Interface Ethernet

A1110

A1110-16-QE Amplificateur de tension et courant quatre quadrants
Option_2(A1110-16-QE) Mesure de courant de précision interne au moyen d'un transformateur de courant haute performance
Option_3(A1110-16-QE) Gain ultra stable
Option_4(A1110-16-QE) Generateur de Fonction DC 300KHz
Option_5(A1110-16-QE) Amplificateur d'isolement
Option_6(A1110-16-QE) Interface Ethernet
