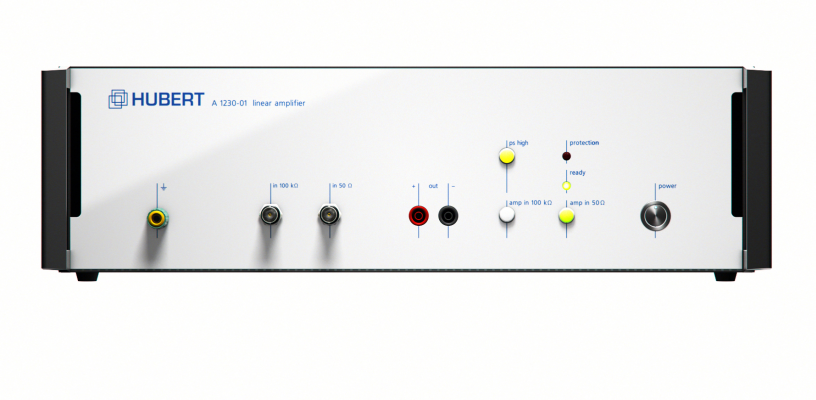

A1230-01 - Amplificateur de Tension quatre quadrants

Fonctionnalités principales

  • Amplificateur de tension 4 quadrants
  • Alimentation DC – 7 MHz
  • 185 watts (Source) , 68 watts (sink)
  • Amplificateur de laboratoire à large bande
  • Jusqu’à 75 V crête
  • Jusqu’à 5 A crête
  • Deux entrées avec impédance 50 Ω et 100 kQ
  • Sortie préamplificateur (pont de sortie) permettant de doubler la tension de sortie
  • 2 tensions d’alimentation pour le réglage de la charge idéale
  • Port USB (port COM émulé) standard
Demande de prix Fiche produit

L’A1230-01 est un amplificateur de puissance linéaire d’extrême précision à large bande. Il est idéalement adapté pour les applications qui nécessitent des signaux dynamiques sur charges complexes et optionnellement résistives. L’A1230-01 est équipé de deux entrées avec, respectivement, 50Ω et 100 k Ω de résistance d’entrée ; l’entrée 50 Ω, en fait un équipement idéal pour les générateurs à fonctions classiques.
Il y a deux tensions de fonctionnement disponibles pour une sélection optionnelle : haute tension/courant faible ou à faible tension/courant élevé. En particulier pour des charges ohmiques faibles, la sélection du fonctionnement à faible tension résulte une réduction significative de la perte de dissipation et un courant de sortie plus élevé. Si des tensions de sortie plus élevées sont nécessaires, la sortie du préamplificateur (pont de sortie) permet des avec un deuxième A1230-01 de doubler la tension de sortie.

Le dispositif est équipé d’un ventilateur à faible niveau de bruit contrôlé en fonction de la température. En plus de l’arrêt surchauffe, une fonction de calcul de puissance de dissipation assure la surveillance de la puissance pour un court-circuit parfait et la protection contre les surcharges. L’opération est effectuée par l’intermédiaire des éléments de commande situés sur le panneau avant de l’amplificateur.

Par ailleurs, l’amplificateur peut être complètement contrôlé à distance au moyen d’un simple protocole d’octets via l’interface USB. Si des tensions de sortie ou des courants de sortie plus élevés sont nécessaires, les configurations avec plusieurs dispositifs A1230-01 connectés en série ou en parallèle sont possibles.

A1230-01 Amplificateur de Tension quatre quadrants
