CS-1 - Synthétiseur de fréquence 9,192 GHz

Fonctionnalités principales

  • Les signaux de sortie: 5 MHz, 10 MHz, 100 MHz, 7 MHz, 9,2 GHz, 9,192 GHz.
  • Résolution de fréquence: 1 µHz
  • Capacités de synchronisation avec les événements extérieurs:
    • Balayages de fréquence
    • Modulation de fréquence
    • Modulation de phase
    • Modulation d’amplitude
  • Faible niveau de bruit de phase
  • Fonctionnement en machine d’état



Demande de prix Fiche produit

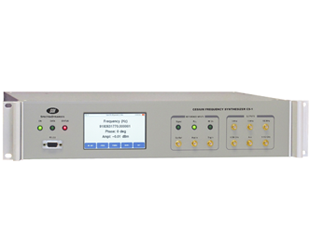

Le Synthétiseur de fréquence CS- 1 est une source de signal d’une grande stabilité et à haute résolution conçue pour être utilisée dans la mise en œuvre d’une horloge atomique au césium.
Le CS- 1 est fourni en deux modules distincts, le module de synthétiseur et le module d’alimentation en courant continu. Les deux modules sont livrés dans un rack 2U, 19 pouces. Toutes les fonctions du synthétiseur sont accessibles à partir du panneau avant ou de l’interface RS232. Une entrée de déclenchement externe peut être utilisée pour synchroniser les événements programmables tels que les balayages de fréquence, la modulation de phase et la modulation d’amplitude avec des événements extérieurs.

Le synthétiseur est conçu avec une topologie modulaire flexible. Deux oscillateurs à quartz ultra-faible bruit font partie de la chaîne de multiplication de 5 MHz à 100 MHz. Les sorties amplifiées sont fournis sur le panneau avant pour 5 MHz, 10 MHz et 100 MHz. Le signal de 100 MHz est la fréquence la plus élevée dans la partie basse fréquence du synthétiseur.

Ce signal de 100 MHz est distribué à l’aide d’une seule entrée, quatre sorties d’isolation de l’amplificateur. L’un de ces signaux de 100 MHz est utilisé comme référence pour un DRO 9,2 GHz. La sortie du compteur numérique de 9,2 GHz est tamponnée et utilisée pour piloter le port LO du mélangeur à bande latérale unique. Le deuxième signal de 100 MHz est utilisé pour cadencer un module de synthétiseur DDS.

Le synthétiseur DDS génère un signal IF avec une résolution de 48 bits et des capacités de modulation complètes. La sortie du synthétiseur DDS entraîne le port IF du mélangeur à la bande latérale unique. La bande latérale inférieure du mélangeur est sélectionnée comme sortie générant le signal de sortie 9,XXX GHz. L’amplitude de la sortie 9,XXX GHz est contrôlée avec 12 bits de résolution et un relais interne peut être utilisé pour désactiver le signal RF.
