RB-1 - Synthétiseur de fréquence 6,834GHz

Fonctionnalités principales



  • Signaux de sortie: 5 MHz, 10 MHz, 100 MHz, 34 MHz, 6,8 GHz, 6,834 GHz.
  • Résolution de fréquence: 1 µHz
  • Capacités de synchronisation avec les événements extérieurs:
    • Balayages de fréquence
    • Modulation de fréquence
    • Modulation de phase
    • Modulation d’amplitude
  • Faible niveau de bruit de phase
  • Fonctionnement en machine d’état



Demande de prix Fiche produit

Le Synthétiseur de fréquence RB- 1, 6,834 GHz, est une source de signal de grande stabilité et à haute résolution conçu pour être utilisé dans la mise en œuvre d’une horloge atomique rubidium.

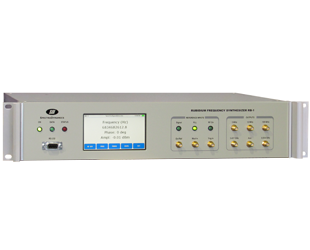

Le RB- 1 est disponible en deux boitiers séparées, le module synthétiseur et le module DC, ensemble dans un rack 2U, 19 pouces.

Toutes les fonctions du synthétiseur sont accessibles à partir du panneau avant ou de l’interface RS232. Une entrée de déclenchement externe peut être utilisée pour synchroniser les événements programmables tels que les balayages de fréquence, la modulation de phase et la modulation d’amplitude à des événements extérieurs.

Le synthétiseur est conçu avec une topologie modulaire flexible. Deux oscillateurs à quartz ultra- faible bruit font partie de la chaîne de multiplication de 5 MHz à 100 MHz. Les sorties amplifiées sont fournies sur le panneau avant pour 5 MHz, 10 MHz et 100 MHz. Le signal de 100 MHz est la fréquence la plus élevée dans la partie basse fréquence du synthétiseur.

Ce signal de 100 MHz est distribué à l’aide d’une seule entrée, quatre sorties d’isolation de l’amplificateur. L’un de ces signaux 100 MHz est utilisé comme référence pour le DRO 6,8 GHz. La sortie du compteur numérique de 6,8 GHz est tamponnée et utilisée pour piloter le port LO du mélangeur à bande latérale unique. Le deuxième signal de 100 MHz est utilisé pour générer l’horloge de 200 MHz pour le module synthétiseur DDS. Le synthétiseur DDS génère un signal 34,xx MHz avec une résolution de 48 bits et des capacités de modulation complètes. La sortie du synthétiseur DDS pilote le port IF du mélangeur à bande latérale unique.

La bande latérale supérieure du mélangeur est sélectionnée comme sortie générant le signal de sortie de 6,834 GHz. L’amplitude de la sortie du 6,834 GHz est contrôlée avec 12 bits de résolution et un relais interne peut être utilisé pour désactiver le signal RF.
