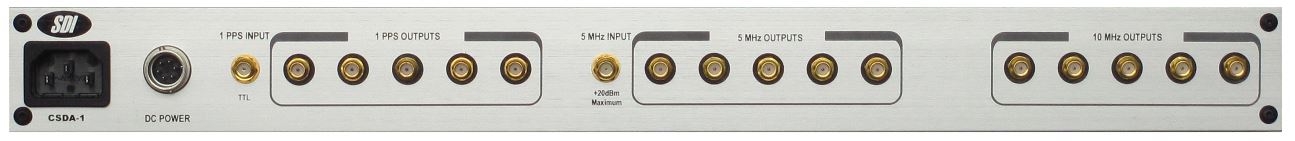

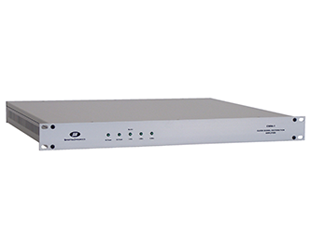

Le CSDA -1 est un amplificateur de distribution et d’isolation de signal d’horloge à haute performance. Le dispositif est utilisé pour assurer la distribution des signaux 1 PPS, 5 MHz et 10 MHz. Le CSDA -1 contient un module de distribution d’impulsion avec une entrée et cinq sorties amplifiées qui peuvent piloter un câble de 50 ohms.
Le second module est un amplificateur de distribution de 5 MHz avec une entrée et cinq sorties. Le troisième module fournit cinq signaux mémoire tampon et isolées de 10 MHz qui sont obtenus en multipliant par deux le signal d’entrée de 5 MHz. L’isolation voie à voie dans les modules de distribution RF est typiquement de 125 dB et l’isolation inversée typiquement supérieure à 135 dB.
Le bruit de phase des modules est extrêmement faible, typiquement de -150 dBc/Hz @ fréquence de Fourier de 1 Hz et à -172 dBc/Hz de fréquence de Fourier @ supérieure à 10 kHz. L’entrée et la sortie sont couplées 50 ohms pour obtenir mieux que 25 dB de perte de rendement. Toutes les sorties de RF sont couplées AC et les masses sont isolées du DC pour réduire l’effet de boucles de masse.
.
