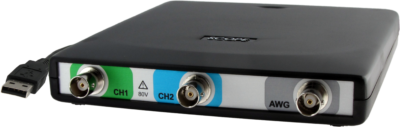

HS5 - Oscilloscope 2 voies, 14-bit, 1 voie générateur, 14-bit

Fonctionnalités principales

  • Oscilloscope / Analyseur de spectre / Voltmètre / Enregistreur de données
    • 14 bits (0,006%) de résolution (16 bits de résolution améliorée)
    • Taux d’échantillonnage 500 Méch/s
    • 250 MHz de bande passante
    • Une mémoire de 32 Méch par canal
    • Précision verticale 0,25% DC
    • Une précision de base de temps de 1 ppm
  • Générateur de signaux arbitraires
    • Signaux sinus, carrés, triangulaires et arbitraires 1 µHz – 40 MHz
    • 64 Méch d’ondes arbitraires 240 Méch/s 14 bits,
    • Niveau de sortie +/- 12 Volt (24 V crête à crête)
    • Une précision de base de temps de 1 ppm
    • Parasite (non harmonique) <-85 dB
    • Temps montée et descente: 8 ns
Effacer
Demande de prix Fiche produit

Cet instrument USB combine deux canaux oscilloscope / un analyseur de spectre / voltmètre / un enregistreur de données avec un générateur de signaux arbitraires.
Le HS5 est le premier oscilloscope USB (alimenté par USB) d’échantillonnage à 500Méch/sec, avec une résolution 12 bits et une bande passante de 250 MHz. Il permet également l’échantillonnage à 100 MHz avec une résolution de 14 bits. Cela permet d’analyser des signaux très rapides de petites amplitudes. Les plus petites distorsions peuvent être révélées en raison de la haute résolution et la bande passante disponible. La mémoire profonde (jusqu’à 64 Méch sur un canal), permet des enregistrements longs pour la capture des phénomènes intermittents.

Le HS5 AWG dispose d’une gamme de fréquence 20 fois plus élevée qu’un AWG DDS standard. La fréquence d’échantillonnage AWG est réglable jusqu’à 240 MHz. L’utilisation du système taille des données constante, permet la génération des signaux jusqu’à 40 MHz en mode arbitraire, alors que la norme AWG à l’aide de DDS a généralement une gamme de fréquence de 100 kHz en mode arbitraire. La possibilité de générer des signaux jusqu’à 40 MHz est unique. Le mémoire de forme d’onde de 64 Méch permet de nombreuses applications utilisateur. Aucun autre AWG dans sa catégorie ne peut égaler cela.

HS5-055XM - 50 Méch/s par voie, AWG 5 MHz, 32Méch de mémoire par canal

Oscilloscope et générateur

HS5-110XM - 100 Méch/s par voie, AWG 10 MHz, 32Méch de mémoire par canal

Oscilloscope et générateur

HS5-220XM - 200 Méch/s par voie, AWG 20 MHz, 32Méch de mémoire par canal

Oscilloscope et générateur

HS5-530XM - 500 Méch/s par voie, AWG 30 MHz, 32Méch de mémoire par canal

Oscilloscope et générateur

HS5-540XM - 500 Méch/s par voie, AWG 40 MHz, 32Méch de mémoire par canal

Oscilloscope et générateur

HS5 Oscilloscope 2 voies, 14-bit, 1 voie générateur, 14-bit
HS5-055XM 50 Méch/s par voie, AWG 5 MHz, 32Méch de mémoire par canal
HS5-110XM 100 Méch/s par voie, AWG 10 MHz, 32Méch de mémoire par canal
HS5-220XM 200 Méch/s par voie, AWG 20 MHz, 32Méch de mémoire par canal
HS5-530XM 500 Méch/s par voie, AWG 30 MHz, 32Méch de mémoire par canal
HS5-540XM 500 Méch/s par voie, AWG 40 MHz, 32Méch de mémoire par canal
