IFC_1210 - IFC_1020 Contrôleur FPGA Intelligent

Fonctionnalités principales

  • Carte processeur VME64x6U
  • PowerPC P2020 Freescale cadencé à 1,2 GHz
  • Jusqu’à 2 Go de mémoire système DDR3
  • Ethernet BaseT double 10/100/1000
  • Commutateur haute performance PCI Express Gen2:
    • Support de multidiffusion
    • Plusieurs ports NTB
    • Mode horloge SSC/ CFC
  • Extension UHM P0 (PCI Express Gen2 / protocole utilisateur)
  • Un emplacement double PMC IEEE 1386.1 / XMC VITA 42.3
  • Un emplacement XMC VITA 42.3
  • Deux emplacements (HPC) FMC VITA 57.1-2010
  • VME transparent 64x
  • Maître / Esclave avec support 2eSST
  • FPGA Utilisateur Xilinx Virtex-6T (LX130T, LX195T, LX240T, LX365T, SX315T, SX475T)
  • TOSCA II FPGA Design Kit
  • API et bibliothèques disponibles pour Linux et VxWorks
Demande de prix Fiche produit

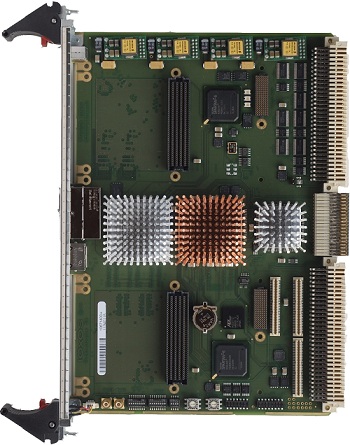

L’IFC_1210 est un processeur mono carte VME6U 64x hautement configurable pourvu d’un FPGA embarqué et d’emplacements FMC VITA 42.3 XMC, PMC, VITA57.
L’IFC-1210 est construit autour d’une architecture hautes performances commutées PCI Express Gen2 fournissant une latence faible et une forte capacité d’extension de bande passante.

L’IFC_1210 est une plateforme à usage général haute capacité FPGA associée à un processeur PowerPC hautes performances double cœur. Il est bien adapté pour les acquisitions de données sophistiquées et applications complexes en temps réel.

L’IFC_1210 intègre la dernière génération de processeurs Freescale PowerPC QorIQ. Le P2020 offre un double cœur cadencé à 1,2 GHz avec un fonctionnement à faible puissance (<8 [W] typ.). Il exploite une mémoire de type DDR3 (jusqu’à 2 Go), mémoire non volatile NOR, NAND et de multiples fonctionnalités E/S telles les deux interfaces Gigabit Ethernet Base-T.

Le FPGA Xilinx Virtex-6T embarqué met en œuvre un réseau de haute performance centrique PCI Express sur composant (NoC) d’interconnexions commutées. Cette architecture NoC fournit une interface bande passante haut débit, non-bloquante, contrôlée à faible latence entre le générateur de données et l’utilisateur.
