J3U RF/R - Modules enfichables de redondance des signaux RF

Fonctionnalités principales

  • 30 MHz à 6 GHz
  • Plage de températures de fonctionnement -20°C à +50°C
  • Remplaçables à chaud
  • Le module est contrôlable et surveillé via SNMP/Web/GUI
  • Occupe l’un des seize emplacements de module du châssis J3U
    Option :
  • Basse fréquence étendue à 10 kHz
  • Plage de température de fonctionnement étendue, -20°C à +60°C
Demande de prix Fiche produit Poser une question

Les modules hautement configurables prennent en charge la redondance N+1. Vous pouvez protéger N éléments (émetteurs et/ou récepteurs et/ou fibres) en ajoutant un seul élément supplémentaire à l’aide de plusieurs modules de commutation de redondance. La récupération automatique permet une liaison haute fiabilité, par exemple d’un bunker de commande à plusieurs antennes. Étant donné que la configuration de commutation est complexe, une attention particulière doit être portée à une conception appropriée. Optical Zonu offre une assistance technique spéciale dans la phase de conception d’un système redondant.

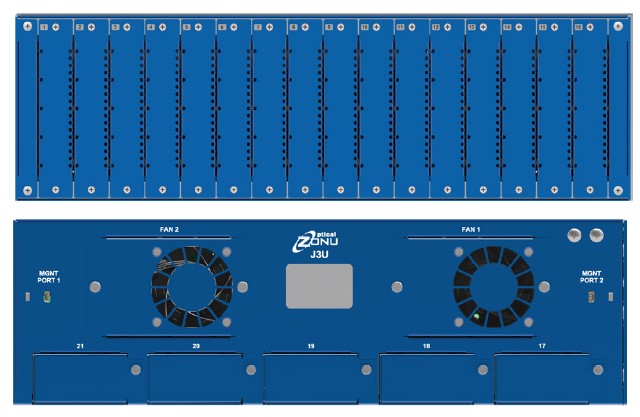

La plate-forme J3U est un châssis 19″ 3RU qui accueille 16 modules de transfert de signaux RF à fibre optique enfichables et remplaçables à chaud et de commutation de redondance. Les modules de diversité/redondance RF (et optiques) constituent les éléments de base de diverses architectures redondantes au niveau du système. L’interface RF standard est 50Ω SMA (d’autres options d’impédance/connecteur peuvent être disponibles, contactez Optical Zonu).

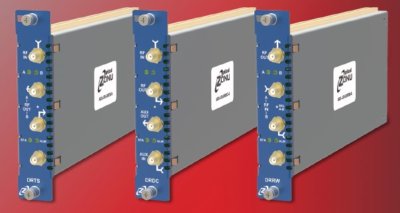

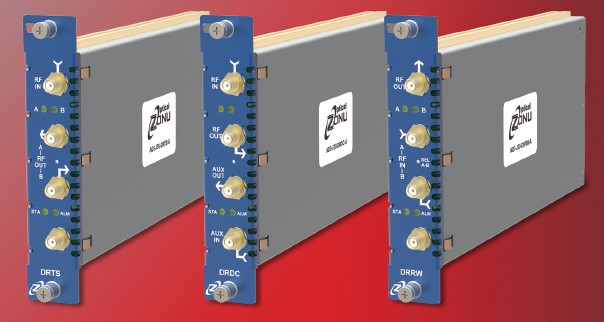

Les blocs de construction de base comprennent des répartiteurs 1:2 (DRTS), des commutateurs 2:1 (DRRW) et des commutateurs 2:2 (DRDC). Un DRTS (diviseur 1:2) côté émetteur peut être couplé à un DRRW (commutateur 2:1) côté récepteur pour configurer une liaison fibre optique redondante 1+1. Les modules DRDC (commutateur 2:2) peuvent être utilisés avec des modules de commutation optique pour configurer les architectures de redondance N+1. Dans les architectures N+1, les extrémités émettrice et réceptrice des lignes de fibre sont isolées l’une de l’autre et agissent indépendamment en cas de défaillance d’un module. Les moniteurs et les alarmes dans les modules d’émetteur et de récepteur à fibre optique pilotent la commutation autonome dans les modules de diversité. Les commutateurs peuvent également être commandés dans certains états via le système Optical Zonu M&C. Les performances RF des liaisons à fibre optique sont maintenues lors de l’incorporation de la commutation RF. Les modules de redondance RF de la plate-forme J3U peuvent être surveillés et contrôlés via SSH, Web UI, OZC GUI et SNMP v2 et v3.

J3U-RF/R Modules enfichables de redondance des signaux RF
