J3U RX/TX - Modules enfichables de transport de signal RF 3/6 GHz

Fonctionnalités principales

  • Simple/double émetteur/récepteur ou émetteur-récepteur
  • 30 MHz à 3 GHz (option 6 GHz)
  • Plage de températures de fonctionnement -20°C à +50°C
  • Gain RF variable/contrôlé de l’émetteur et du récepteur
  • 1310 nm, 1550 nm, longueurs d’onde CWDM
  • SFDR élevé
  • Contrôle automatique de la puissance optique
  • Remplaçables à chaud
  • Plusieurs locaux et distants
  • Options de surveillance et de contrôle
  • Lasers DFB isolés non refroidis
  • Les lasers sont conformes au niveau d’émission de classe 1 selon les normes CDRH et IEC-825 (EN 60825)
    Option :
  • Intégré 20 dB ou 40 dB
  • Transmetteur LNA
  • Haute fréquence étendue, 6,0 GHz
  • Basse fréquence étendue, 10 kHz
  • Plage de température de fonctionnement étendue, -20°C à +60°C
  • WDM intégré
  • +5 VDC ou +12 VDC Bias-T ou LNB commutable Bias 13V, 13V (22kHz), 18V, 18V (22 kHz)
  • Détection du biais d’entrée Rx pour transmission automatique vers le site distant
  • Faible bruit de phase (10-200 MHz)
  • Surveillance d’antenne active (breveté)
Demande de prix Fiche produit Poser une question

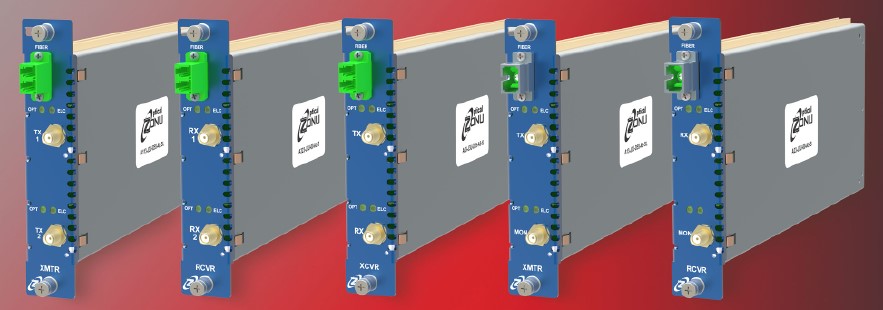

La plate-forme J3U est un châssis 19″ 3RU qui accueille (entre autres) 16 modules de transport de signaux RF à fibre optique enfichables et remplaçables à chaud. Les modules enfichables à emplacement unique incluent les éléments suivants :

Émetteur unique, récepteur unique, double émetteur, double récepteur, émetteur-récepteur (émetteur et récepteur).

Les émetteurs et récepteurs J3U peuvent être utilisés avec les commutateurs RF et de diversité optique J3U pour créer N+1 et d’autres architectures redondante.

Les atténuateurs numériques (pas de 0,5 dB) permettent de contrôler le gain RF de l’émetteur et du récepteur. Les émetteurs sont équipés de diodes laser DFB isolées linéaires non refroidies. Les récepteurs sont équipés de photodiodes InGaAs hautes performances. La bande de fréquences RF de transport standard est de 30 à 3000 MHz. Des options existent pour étendre la gamme de fréquences à 6 GHz à l’extrémité supérieure et/ou 10 kHz à l’extrémité inférieure.

Les modules sont optimisés pour le transport de signal linéaire avec une plage dynamique sans parasite élevée (SFDR). Le gain RF de l’émetteur et du récepteur réglable par l’utilisateur ou programmable permet l’optimisation de la figue de bruit, de la linéarité (P1dB et IIP3) et du gain RF sur une grande variété de budgets de perte optique et de niveaux de signal RF. L’interface RF standard est 50Ω SMA. D’autres options d’impédance/connecteur peuvent être disponibles, contactez Optical Zonu. Une variété d’options de connecteurs optiques APC (SC/APC est standard) sont disponibles pour maintenir de faibles reflets optiques dans tout le plan de fibre.

Des liaisons bidirectionnelles uniques supportées par une seule fibre sont réalisées en intégrant un WDM dans les émetteurs-récepteurs à fibre optique. Des architectures de trafic plus complexes peuvent être réalisées en utilisant des multiplexeurs CWDM montés en rack externes.

Plusieurs options existent pour intégrer les Bias-T dans les émetteurs dans le but d’alimenter les antennes et de fournir un contrôle/polarisation aux LNB et aux BUC. La polarisation 13/18 V (avec ou sans 22 kHz) est sélectionnable par l’utilisateur soit sur le module, soit à distance via le système de gestion J3U. La détection d’une telle polarisation sur les sorties du récepteur peut être automatiquement transférée pour contrôler un émetteur-récepteur à distance compatible ou une unité eFiberSAT. Il s’agit d’une fonctionnalité unique dont seul l’émetteur-récepteur J3U est capable.

Le blindage RF intégré facilite les faibles interférences EMI/EMC/RF. Les liaisons RF peuvent également être optimisées pour transporter des horloges de référence à faible bruit de phase dans la gamme de fréquences 10 – 200 MHz.

Les modules de transport de signaux RF au sein de la plate-forme J3U peuvent être surveillés et contrôlés via SSH, Web UI, OZC GUI et SNMP v2 et v3.

Des modules J3U sont également disponibles, incorporant le transport par fibre GPS breveté d’Optical Zonu avec surveillance d’antenne et charge CC active au port de sortie du récepteur optique. Voir US 10 257 739 Bl
