Jusqu’à 36 modules émetteurs et/ou récepteurs J1 peuvent être logés dans un châssis J 1RU avec alimentation. Jusqu’à 108 modules émetteurs et/ou récepteurs peuvent être logés dans 3RU d’espace rack. Cela représente la densité de rack RF sur fibre la plus élevée de l’industrie aujourd’hui.
Les émetteurs sont équipés de diodes laser DFB isolées linéaires non refroidies. Les récepteurs sont équipés de photodiodes InGaAs hautes performances. La bande de fréquence RF standard est de 30 à 3000 MHz. Des options existent pour étendre la gamme de fréquences à 6 GHz à l’extrémité supérieure et/ou à 1 MHz à l’extrémité inférieure. Les modules sont optimisés pour le transport de signal linéaire avec une plage dynamique sans parasite élevée (SFDR). Un émetteur LNA intégré en option facilite l’optimisation de la figue de bruit, de la linéarité (P1dB et IIP3) et du gain RF sur une grande variété de budgets de perte optique et de niveaux de signal RF. L’interface RF est 50Ω SMA. Le blindage RF intégré facilite les faibles interférences EMI/EMC/RF. Le connecteur optique est LC/APC pour maintenir de faibles reflets optiques dans tout le plan de fibre. Les longueurs d’onde d’émission standard sont de 1310 nm et 1550 nm. Les longueurs d’onde CWDM (1270 – 1610 nm) sont également prises en charge.

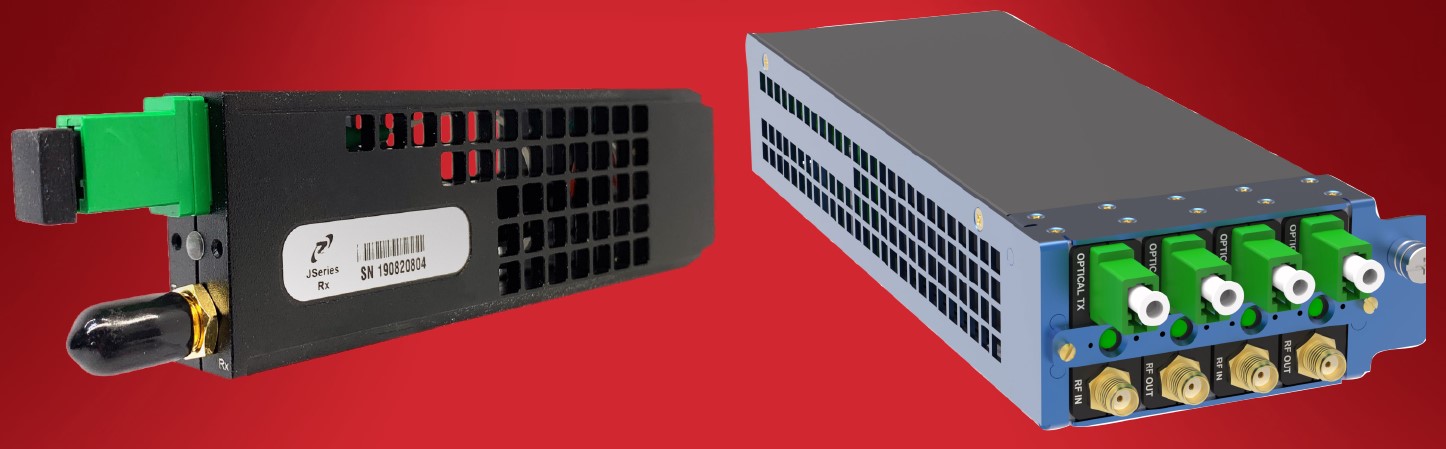

Le module enfichable de châssis J84 facilite le logement des modules J1 dans un châssis J 1RU et un châssis J3U 3RU. Les modules J1 ne se branchent pas directement sur les châssis 19″. Jusqu’à quatre modules émetteurs et/ou récepteurs J1 enfichables peuvent être logés dans un J84 enfichable. Le J84, à son tour, se branche dans le châssis 19″. Les modules J84 sont également enfichables à chaud. Les modules J1 dans le J-Chassis ou la plate-forme J3U peuvent être surveillés et contrôlés via SSH, Web UI, OZC GUI et SNMP v2 et v3.
