J-Chassis - Système Fibre Optique Modulaire

Fonctionnalités principales

  • Haute efficacité, qualité médicale
  • Alimentation universelle remplaçable à chaud
  • Bande passante de 30 MHz à 6 GHz
  • Jusqu’à 9 paires d’OZ510 TRx
  • Jusqu’à 18 OZ510 Tx ou Rx individuels
  • Jusqu’à 32 paires d’OZ101 TRx
  • Jusqu’à 64 OZ101 Tx ou Rx individuels
  • Barre de gestion des fibres face avant
  • Double ventilateur en option par côté
  • N’importe quel module à n’importe quel emplacement enfichable
  • Indicateur LED d’alarme du panneau avant et arrière
  • Température du boîtier de fonctionnement -0°C à +60°C
  • Fonctions d’alarme complexes via le port micro USB.
  • MTBF supérieur à 10 ans à +50°C
    Options:
  • Bande passante étendue de 10 KHz à 7 GHz
  • Lasers CWDM
  • Compatibilité fibre multimode
Demande de prix Fiche produit Poser une question

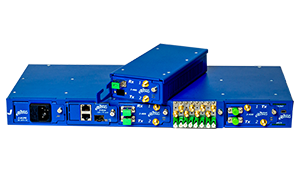

Un châssis J 1U étendu à 10 emplacements peut contenir jusqu’à 36 modules RF de 50 ohms sur fibre – chacun peut être Tx ou Rx, tous sont des modules J4 remplaçables à chaud. Le châssis 1U peut inclure 18 unités RF sur fibre 50 ohms ou 75 ohms OZ510/OZ516 ou 9 émetteurs-récepteurs DFB refroidis (TxRx).

Le châssis J standard à 5 emplacements peut contenir jusqu’à 16 modules OZ101 ou 8 modules OZ510/OZ516. Les deux châssis 1U de la série J peuvent également accueillir plusieurs autres émetteurs-récepteurs, émetteurs et récepteurs à fibre optique à large bande hautes performances. Le châssis en J 1U offre flexibilité, évolutivité et fonctionnalité pour aider à construire des sous-systèmes RFoF et numériques multitâches linéaires.

Modules de châssis J

Les blocs de construction du module J400 RFoF sont basés sur les produits OZ510 ou OZ516 et peuvent être remplis avec jusqu’à 9 paires de ces émetteurs-récepteurs ou jusqu’à 18 émetteurs et/ou récepteurs individuels.

Le bloc de construction J84 RFoF se compose de produits J4. Le châssis à 5 emplacements peut contenir jusqu’à 16 modules J4 individuels avec une alimentation non redondante et le châssis à 10 emplacements peut contenir jusqu’à 20 modules J4 individuels – à chargement frontal et 32 ​​modules J4 individuels à l’avant et à l’arrière chargé. Chacune de ces liaisons RFoF peut transporter des signaux RF individuels de 30 MHz à 6 GHz sur un câble à fibre optique monomode (SMF-28) et (câble à fibre multimode également disponible mais limité à 3 GHz).

Les châssis de la série J sont alimentés par des blocs d’alimentation remplaçables à chaud, soit des blocs d’alimentation universels de 85 V CA à 260 V CA, 100 W, soit des blocs d’alimentation DUAL -48 V 100 W chacun dans un seul emplacement. L’une ou l’autre des alimentations peut être branchée dans n’importe quel emplacement. La conception permet, le partage de courant, d’améliorer la fiabilité. Des fonctions d’alarme complexes sont disponibles pour chaque émetteur et récepteur via un connecteur micro USB sur les panneaux avant et arrière des châssis J 1U et J3U. Les indicateurs LED du panneau avant fournissent l’état visuel de chaque opération de module inséré. En outre, l’état de liaison individuel et cumulatif peut être lu avec une granularité jusqu’à des paramètres individuels (par exemple, puissance reçue, température, etc.). L’utilisation d’un commutateur géré GbE dans un emplacement unique permet la surveillance à distance (via SNMP, ssh ou interface graphique Web) de plusieurs châssis.

BOÎTIER D’EMPLACEMENT À DISTANCE Série J400
Les J-Modules individuels sont logés dans des J-Slots qui peuvent être utilisés comme unités distantes autonomes. Chaque boîtier J-Slot distant peut accepter un seul module et peut être configuré comme émetteur-récepteur, récepteur ou émetteur individuel. De plus, il peut contenir jusqu’à 2 émetteurs ou 2 récepteurs. Le boîtier J-Slot distant est alimenté par des alimentations CC +12 V (d’autres entrées d’alimentation CC sont disponibles). Des fonctions d’alarme complexes sont disponibles via le connecteur micro USB tandis que les indicateurs LED du panneau avant fournissent une indication visuelle de l’état de la liaison.

BOÎTIER D’EMPLACEMENT À DISTANCE Série J84
Les J-Modules individuels sont logés dans des J-Slots qui peuvent être utilisés comme unités distantes autonomes. Chaque boîtier J-Slot distant peut accepter un seul module et peut être configuré comme émetteur-récepteur, récepteur ou émetteur individuel. Le module distant de la série J800 peut contenir jusqu’à 4 émetteurs ou 4 récepteurs ou toute combinaison de ceux-ci, chacun pouvant être remplacé individuellement à chaud. Le boîtier J-Slot déporté est alimenté par des alimentations DC +12 V. Des fonctions d’alarme complexes sont disponibles via le connecteur micro USB et les indicateurs LED du panneau avant fournissent une indication visuelle de l’état de la liaison.



J-Chassis Système Fibre Optique Modulaire

  • J400 Datasheet
  • J1 J84 Datasheet
