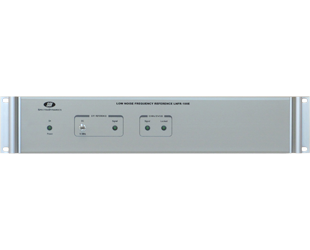

LNFR-100E - Référence de fréquence 10MHz 4 sorties

Fonctionnalités principales

  • Référence de fréquence 10MHz 4 ou 8 sorties
  • Faible sensibilité à l’environnement
  • Bruit de phase ultra-faible
  • Très faible bruit parasite
Effacer
Demande de prix Fiche produit

Le LNFR-100E est une référence de fréquence distribuée haute performance 10 MHz, 4 ou 8 sorties
Il contient un oscillateur de 5 MHz SC-cut encapsulé, un doubleur de fréquence faible bruit et un module d’amplification de la distribution.

Le signal de 10 MHz est distribué par l’amplificateur de distribution pour fournir quatre sorties 10 MHz sur le panneau arrière. L’isolation canal à canal est typiquement de 70 dB et l’isolation inverse typiquement supérieure à 75 dB.

Le module de distribution ne dégrade pas les performances de bruit de phase de l’oscillateur qui est typiquement -142 dBc / Hz à la fréquence de Fourier de 10 Hz et de -168 dBc / Hz à la fréquence de Fourier @ supérieure à 10 kHz. Les sorties LNFR-100E sont appariées à 50 ohms pour obtenir mieux que 25 dB de perte de rendement.

Le LNFR-100E peut être verrouillé en phase par un port de réglage électrique ou en fournissant une référence externe de 10 MHz

LNFR100E8 - 8 sorties

Option 8S

LNFR-100ERéférence de fréquence 10MHz 4 sorties
LNFR100E88 sorties
