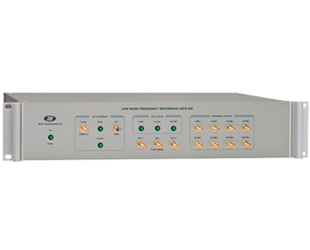

Le LNFR -400 est une référence de fréquence ultra-faible bruit . Le dispositif peut être utilisé comme une source à faible bruit dans des systèmes de mesure de bruit de phase . D’autres applications incluent les synthétiseurs de haute stabilité de fréquence , la génération de fréquence de référence et les chaînes de synthèse de fréquence pour les normes atomiques . Le LNFR-400 contient des oscillateurs à régulation thermique 5 MHz et 100 MHz ultra-faible bruit.
Les sorties à 10 MHz , 20 MHz , 40 MHz et 80 MHz sont obtenus en multipliant le signal de l’oscillateur de 5 MHz . L’oscillateur 100 MHz est verrouillé en phase sur l’oscillateur de 5 MHz pour fournir un signal de bruit de phase inférieur à l’intérieur de la largeur de bande de la boucle à verrouillage de phase . La sortie de l’oscillateur 100 MHz est doublé pour obtenir 200 MHz et doublé à nouveau pour obtenir 400 MHz . Toutes les sorties en face avant sont tamponnées avec des amplificateurs d’isolement à faible bruit . Le LNFR-400 peut être verrouillé en phase par un signal +/-5 VDC ou avec un signal de 5MHz 1 Veff. Le synthétiseur est fourni dans un boîtier de montage en rack autonome .
