OZ510 est une série compacte, modulaire et économique composée de modules émetteur (Tx) et récepteur (Rx) linéaires analogiques individuels qui, lorsqu’ils sont connectés via une fibre optique, créent une liaison unidirectionnelle.
RF sur fibre ou Analogique sur fibre est une alternative éprouvée, abordable et flexible à l’utilisation d’un câble coaxial et offre des améliorations significatives dans le transport fiable des signaux RF haute fréquence dans leur format natif sur une large gamme de fréquences.

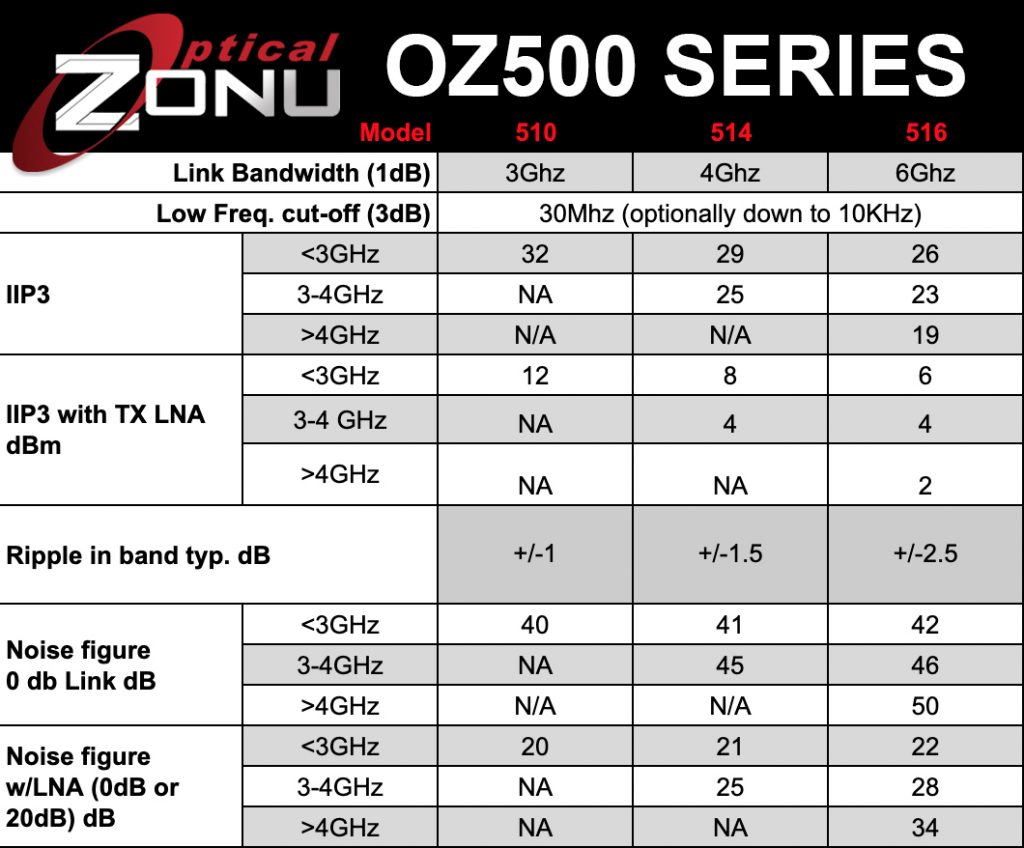

La liaison a un faible facteur de bruit (NF) et une plage dynamique (SFDR) élevée, avec des fréquences opérationnelles de 10 kHz à 6 GHz

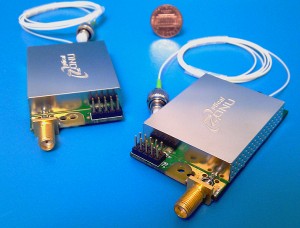

L’OZ510 est conçu comme un ensemble de plug-in RF compact qui s’intègre facilement dans votre plate-forme existante. Cet appareil plug and play simple a un taux de défaillance très faible avec un MTTF à température ambiante de 20 ans. Pratiquement tout signal RF analogique qui entre dans sa plage de bande passante peut être transporté sur une fibre optique à l’aide du module OZ510. Les applications typiques dans lesquelles l’OZ510 peut être utilisé incluent, mais sans s’y limiter, la distribution de signaux IF Satcom, L, GPS, PCS Cellular, UHF et VHF.
Le connecteur optique standard est SC/APC pour la réflexion basse, mais FC/APC et LC/APC sont également disponibles. OZ510 Rx dispose d’une photodiode InGaAs haute performance et Tx est basé sur un laser DFB ou FP isolé linéaire fonctionnant à 1,3 µm et 1,5 µm (la sélection CWDM Tx est disponible). Le contrôle automatique de la puissance moyenne (AAPC) est intégré pour une stabilité optimale de la puissance optique sur toute la plage de températures. L’interface RF se fait via un connecteur SMA de 50 Ohms et un SMB de 75 Ohms en option est également disponible. Les fonctions d’alarme et de surveillance sont disponibles via le connecteur à 10 broches et l’alimentation + 12 volts CC est alimentée via le même connecteur.
