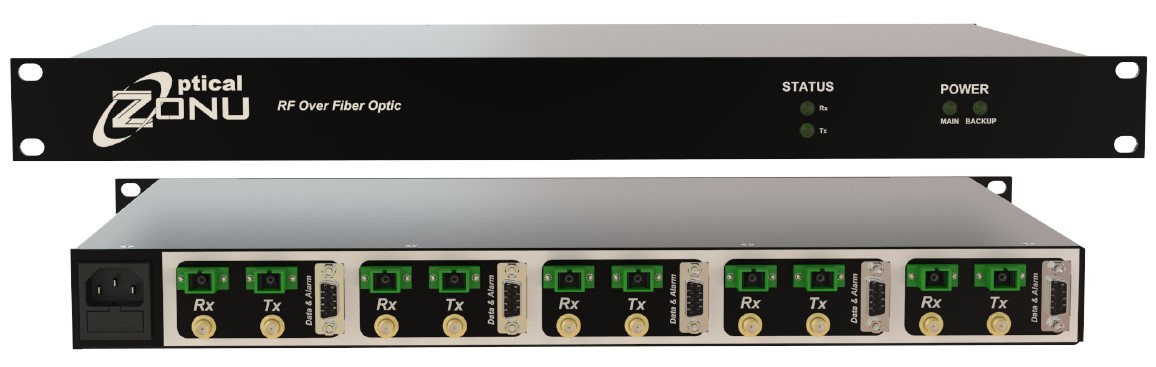

La série OZ9800 est équipée de modules autonomes optiques linéaires OZ600, OZ810, OZ816, OZ1603 ou OZ1606 dans un châssis de montage en rack 1U 19″. Les modules peuvent recevoir une liaison RS232 en plus du signal RF large bande (sur la même fibre). Chaque module possède un connecteur DB-9 individuel sur le panneau arrière qui fournit une surveillance et des alarmes en plus des signaux RS232.
Les liaisons peuvent être à fibre unique avec WDM intégré. Ce produit sur mesure est capable de transporter jusqu’à 5 modules, chacun pouvant être un émetteur-récepteur (TxRx) ou uniquement un émetteur (Tx) ou un récepteur (Rx). La fréquence opérationnelle standard est comprise entre 47 MHz et 3 GHz, mais elle peut être étendue de 10 KHz à 6 GHz pour les DFB refroidis ou les lasers standard.
OZ9800 peut être alimenté en courant continu (+12 ou -48 Volts) DC ou 110-240 Volts AC. Deux alimentations redondantes avec commutation automatique sont standard pour tous les châssis. DFB refroidi et/ou WDM intégré sont également disponibles. Les voyants LED en panneau avant permettent une vérification visuelle des alimentations et de l’état cumulé des liaisons. Les connecteurs optiques standard sont SC/APC ou FC/APC. Les connecteurs RF sont 50 Ohm SMA ou QMA – d’autres, par ex. 75ohm BNC sont disponibles pour les commandes spéciales.
