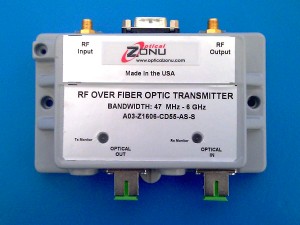

L’OZ16xx est un module autonome RF sur fibre à large bande qui peut être configuré en émetteur, récepteur ou émetteur-récepteur (émetteur + récepteur). Les liaisons fibre peuvent être configurées pour le trafic RF unidirectionnel ou bidirectionnel. L’OZ16xx a une grande plage dynamique et prend en charge le transport RF dans des situations où la distance ou la flexibilité du câblage peut interdire l’utilisation d’un câble coaxial. Emballé dans un boîtier en métal coulé robuste et étanche à la poussière, l’OZ16xx fournit un transport à plage dynamique libre parasite (SFDR) élevée pour les signaux RF dans la plage de fréquences de 30 MHz à 10 GHz. Des largeurs de bande étendues facultatives de 10 kHz (pour une atténuation inférieure) sont également disponibles. Le contrôle manuel du gain est disponible pour régler le gain de la liaison RF de bout en bout et pour optimiser le niveau RF de sortie du récepteur.
L’OZ16xx est doté d’une diode laser DFB refroidie à isolation optique linéaire fonctionnant à 1310 nm ou 1550 nm et/ou une photodiode InGaAs haute performance. Des longueurs d’onde DWDM sont également disponibles. Les WDM intégrés dans le package du module permettent un trafic de signal bidirectionnel sur une seule fibre. La diode laser refroidie est conçue avec un refroidisseur thermoélectrique (TEC) intégré qui maintient le dispositif laser à une température constante, sur la plage de température de fonctionnement ambiante. En maintenant une température de diode laser constante, le bruit laser est minimisé et les performances RF sont maintenues sur la plage de température de fonctionnement. La puissance de sortie optique de l’émetteur est également maintenue à un niveau constant au moyen d’une commande en boucle fermée.
L’interface RF du module OZ16xx est 50Ω SMA. L’interface optique standard est SC/APC (FC/APC est également une option). L’OZ16xx est conçu pour le transport sur fibre monomode 9/125 μm, mais des options existent pour le transport sur fibre multimode. Les fonctions d’alarme et de surveillance sont disponibles via un connecteur DB9 sur le boîtier. Les LED fournissent l’état du courant de polarisation laser (émetteur) et de la puissance optique reçue (récepteur). Une interface de données série I2C est également une option. Le module OZ16xx est alimenté en +12 VDC.
