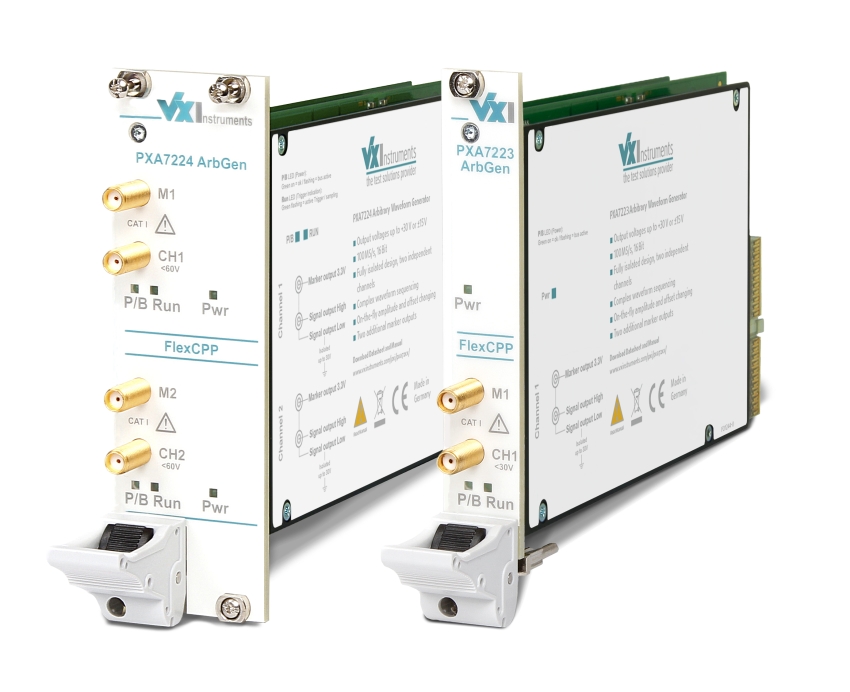

PXA(e)72xx - Générateur de forme d'onde arbitraire 200Méch/Sec, 16-Bit, PXI(e)

Fonctionnalités principales

  • Tensions de sortie jusqu’à + 30V ou ± 15V
  • Jusqu’à 200 Méch / s avec une résolution de 16 bits
  • Conception entièrement isolée avec jusqu’à deux canaux indépendants
  • Séquençage complexe des formes d’onde
  • Multiples possibilités de synchronisation d’instrument et de canal
  • Haut moteur de déclenchement configurable
  • Changement d’amplitude et de décalage à la volée
  • Deux sorties de marqueur supplémentaires
  • Large gamme de fréquences d’échantillonnage grâce à un PLL interne programmable
  • Bande passante élevée
  • Basé sur VX Instruments FlexCPeP pour une conception personnalisée facile
Demande de prix Fiche produit Poser une question

Plate-forme PXI (e) configurable flexible
Cette famille de générateurs de fonctions arbitraires est basée sur la «plate-forme PXI (e) configurable flexible» (FlexCPeP). Cette plateforme permet de nombreuses variantes de générateurs de fonctions arbitraires configurés par le client.

Générateur de signaux arbitraires à haute vitesse et haute résolution
La famille ArbGen PXA (e) 72xx comprend jusqu’à deux canaux fonctionnant simultanément, avec une résolution maximale de 200 Méch/sec , 16 Bits et une tension de sortie allant jusqu’à + 30V ou ± 15V. Chaque canal est équipé d’une mémoire allant jusqu’à 16 Mo. La totalité des 8 millions d’échantillons maximum peut être partitionnée en un ou plusieurs segments de forme d’onde. En fonction du nombre de canaux et de l’option de flottement, les générateurs de fonctions arbitraires sont intégrés dans un dispositif PXI (e) 3U compact pour 1 ou 2 emplacements.

Fonctions de forme d’onde intégrées
Les formes d’onde prédéfinies (CC, sinus, carré, triangle, dents de scie) peuvent être configurées via un pilote logiciel. De plus, il est possible de charger une forme d’onde créée par l’utilisateur.

Canaux totalement indépendants
Chaque canal a ses propres horloge-PLL, mémoire et machine à état pour START, STOP, TRIGGER, SAMPLING et SEQUENCING. Cela garantit aux deux canaux un fonctionnement complètement indépendant. La grande quantité de capacités de déclenchement offre de nombreuses possibilités sophistiquées de synchronisation des instruments et des canaux.

Formes d’onde complexes sans rechargement de la mémoire
Les formes d’onde arbitraires peuvent être chargées via des fichiers de données dans les mémoires intégrées jusqu’à 8 données de forme d’onde et 512 séquences. La mémoire peut être segmentée et séquencée dans n’importe quel ordre souhaité.

De plus, l’amplitude et l’offset peuvent être changés à la volée sans écrire de nouvelles données dans la mémoire.

Les tensions de sortie élevées permettent une stimulation facile
La tension de sortie standard est de ± 15V (30Vpp). Avec une extension optionnelle, l’étage de sortie peut être commuté pour atteindre des tensions de sortie jusqu’à + 30V dans une charge à haute impédance. Ceci permet une stimulation de forme d’onde à haute tension sans conditionnement de signal supplémentaire.

PXA(e)7221 - 1 Voie générateur arbitraire non flottante, 1 emplacement PXI(e)

Générateur de forme d'onde arbitraire

PXA(e)7222 - 2 Voies générateur arbitraire non flottante, 1 emplacement PXI(e)

Générateur de forme d'onde arbitraire

PXA(e)7223 - 1 Voie générateur arbitraire flottante, 1 emplacement PXI(e)

Générateur de forme d'onde arbitraire

PXA(e)7224 - 2 Voies générateur arbitraire flottantes, 2 emplacements PXI(e)

Générateur de forme d'onde arbitraire

PXA(e)72xx Générateur de forme d'onde arbitraire 200Méch/Sec, 16-Bit, PXI(e)
PXA(e)7221 1 Voie générateur arbitraire non flottante, 1 emplacement PXI(e)
PXA(e)7222 2 Voies générateur arbitraire non flottante, 1 emplacement PXI(e)
PXA(e)7223 1 Voie générateur arbitraire flottante, 1 emplacement PXI(e)
PXA(e)7224 2 Voies générateur arbitraire flottantes, 2 emplacements PXI(e)
