PXA(e)73xx - Générateur arbitraire 200Méch/Sec, 16-Bit, PXI(e)

Fonctionnalités principales

  • Courants de sortie jusqu’à 30 mA ou ± 20 mA
  • Jusqu’à 200 Méch/s avec une résolution de 16 bits
  • Conception entièrement isolée avec jusqu’à deux canaux indépendants
  • Séquençage complexe des formes d’onde
  • Multiples possibilités de synchronisation d’instrument et de canal
  • Haut moteur de déclenchement configurable
  • Changement d’amplitude et de décalage à la volée
  • Deux sorties de marqueur supplémentaires
  • Large gamme de fréquences d’échantillonnage grâce à la PLL interne programmable
  • Bande passante élevée
  • Basé sur VX Instruments FlexCPeP pour une conception personnalisée facile
Effacer
Demande de prix Fiche produit

Générateur de signaux arbitraires à haute vitesse et haute résolution
La famille PXA (e) 73xx ArbGen comprend jusqu’à deux canaux fonctionnant simultanément avec une résolution de 200 Méch/sec, 16 Bits et un courant de sortie jusqu’à 30 mA en mode récepteur (jusqu’à 30 V) ou ± 20 mA en mode source / récepteur combiné (en mode combiné). à ± 10V).
Chaque canal est équipé de 2 Mo de mémoire. La quantité totale d’un million d’échantillons peut être divisée en un ou plusieurs segments de forme d’onde. En fonction du nombre de canaux et de l’option de flottement, les générateurs de fonctions arbitraires sont intégrés dans un dispositif PXI (e) 3U compact pour 1 ou 2 emplacements.

Fonctions de forme d’onde intégrées
Les formes d’onde prédéfinies (CC, sinus, carré, triangle, dents de scie) peuvent être configurées via un pilote logiciel. De plus, il est possible de charger une forme d’onde créée par l’utilisateur.

Canaux totalement indépendants
Chaque canal a ses propres horloge-PLL, mémoire et machine à état pour START, STOP, TRIGGER, SAMPLING et SEQUENCING. Cela garantit aux 2 canaux un fonctionnement complètement indépendant. Un grand nombre de capacités de déclenchement offre de nombreuses possibilités sophistiquées de synchronisation des instruments et des canaux.

Formes d’onde complexes sans rechargement de la mémoire
Les formes d’onde arbitraires peuvent être chargées via des fichiers de données dans les mémoires intégrées pour les données de forme d’onde 1MS et 512 séquences. La mémoire peut être segmentée et séquencée dans n’importe quel ordre souhaité.

De plus, l’amplitude et l’offset peuvent être modifiés à la volée sans écrire de nouvelles données dans les mémoires.

PXA(e)7321 - 1 voie générateur arbitraire non flottante 1 emplacement PXI(e)

Générateur arbitraire

PXA(e)7322 - 2 voies générateur arbitraire non flottantes 1 emplacement PXI(e)

Générateur arbitraire

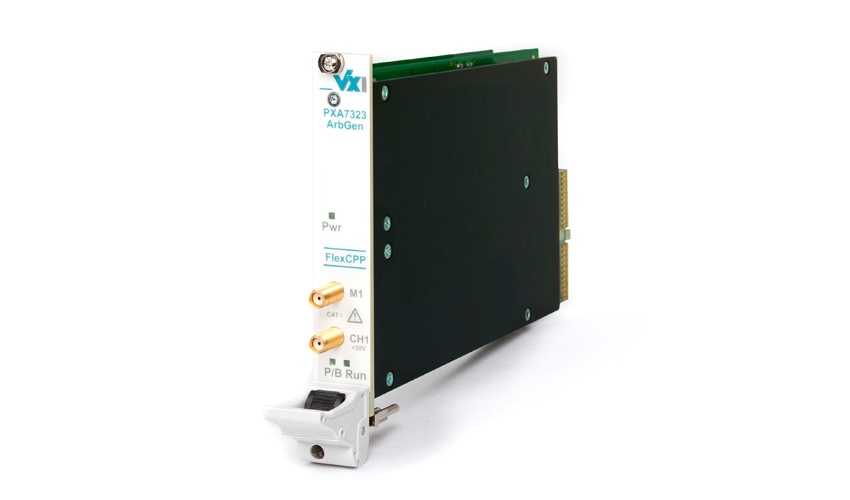

PXA(e)7323 - 1 voie générateur arbitraire flottante 1 emplacement PXI(e)

Générateur arbitraire

PXA(e)7324 - 2 voies générateur arbitraire flottantes 2 emplacements PXI(e)

Générateur arbitraire
