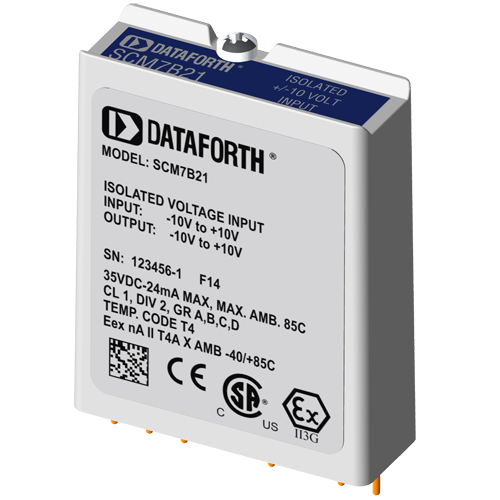

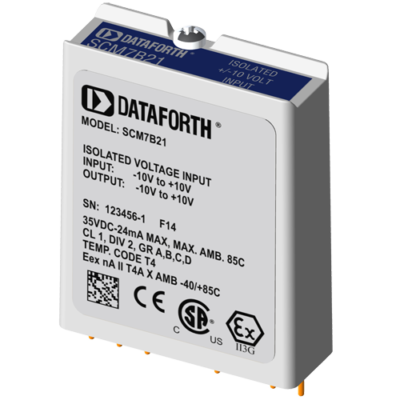

SCM7B21/30/31 - Module conditionnement de signal d'entrée tension isolé

Fonctionnalités principales

  • Accepte les signaux de niveau Millivolt et Volt
  • Fournit des sorties tension de haut niveau
  • Isolation par transformateur de 1500Vrms
  • Précision, ± 0,03% de l’écart type, ± 0,1% maximum
  • Protection au transitoire ANSI / IEEE C37.90.1
  • Entrée protégée à 120Vrms continu
  • Bruit, 500µV crête (5MHz), 250µV RMS (100kHz)
  • CMRR, jusqu’à 160dB
  • NMR, jusqu’à 85 dB
  • Montage facile sur rail DIN
  • Certifié CSA, approuvé FM
  • Conforme CE et ATEX
Effacer
Demande de prix Fiche produit

Chaque module d’entrée tension SCM7B21/30/31 fournit un canal d’entrée tension analogique qui est filtré, isolé, amplifié et converti en une tension analogique de haut niveau vers le système de contrôle de processus.

Ces modules intègrent une approche de filtrage à cinq pôles pour maximiser la réponse en temps et en fréquence en tirant parti des caractéristiques des filtres de Thomson (Bessel) et de Butterworth. Un pôle du filtre est sur le côté utilisateur de la barrière d’isolation; quatre sont du côté du système de contrôle de processus.

Après le filtrage initial côté utilisateur, le signal d’entrée est découpé par un circuit hacheur propriétaire et transféré à travers la barrière d’isolation au travers du transformateur, supprimant la transmission des pics de mode commun et des surtensions. Le signal est ensuite reconstruit et filtré pour la sortie du système de contrôle de processus.

Les modules acceptent une plage d’alimentation étendue de 14 à 35V continu (+ 24V nominal). Leurs boîtiers compacts (2,13 « x1,705 » x0,605 « max.) économisent de l’espace et sont idéaux pour les applications à forte densité de canaux.Ils sont conçus pour un montage facile sur rail DIN en utilisant l’un des panneaux arrière » -DIN « .

SCM7B21 - Plage d’entrée: -10 à +10 V Plage de sortie: -10 à +10 V

7B

SCM7B30-01 - Plage d’entrée: 0 à +10 mV Plage de sortie: +1 à +5 V

7B

SCM7B30-01A - Plage d’entrée: 0 à +10 mV Plage de sortie: 0 à +5 V

7B

SCM7B30-01D - Plage d’entrée: 0 à +10 mV Plage de sortie: 0 à +10 V

7B

SCM7B30-02 - Plage d’entrée: 0 à +100 mV Plage de sortie: +1 à +5 V

7B

SCM7B30-02A - Plage d’entrée: 0 à +100 mV Plage de sortie: 0 à +5 V

7B

SCM7B30-02D - Plage d’entrée: 0 à +100 mV Plage de sortie: 0 à +10 V

7B

SCM7B30-03 - Plage d’entrée: 0 à +1 V Plage de sortie: +1 à +5 V

7B

SCM7B30-03A - Plage d’entrée: 0 à +1 V Plage de sortie: 0 à +5 V

7B

SCM7B30-03D - Plage d’entrée: 0 à +1 V Plage de sortie: 0 à +10 V

7B

SCM7B30-05 - Plage d’entrée: +1 à +5 V Plage de sortie: +1 à +5 V

7B

SCM7B30-05A - Plage d’entrée: +1 à +5 V Plage de sortie: 0 à +5 V

7B

SCM7B30-05D - Plage d’entrée: +1 à +5 V Plage de sortie: 0 à +10 V

7B

SCM7B30-06 - Plage d’entrée: -10 à +10 mV Plage de sortie: +1 à +5 V

7B

SCM7B30-06A - Plage d’entrée: -10 à +10 mV Plage de sortie: 0 à +5 V

7B

SCM7B30-06D - Plage d’entrée: -10 à +10 mV Plage de sortie: 0 à +10 V

7B

SCM7B30-07 - Plage d’entrée: -100 à +100 mV Plage de sortie: +1 à +5 V

7B

SCM7B30-07A - Plage d’entrée: -100 à +100 mV Plage de sortie: 0 à +5 V

7B

SCM7B30-07D - Plage d’entrée: -100 à +100 mV Plage de sortie: 0 à +10 V

7B

SCM7B30-08 - Plage d’entrée: -1 à +1 V Plage de sortie: +1 à +5 V

7B

SCM7B30-08A - Plage d’entrée: -1 à +1 V Plage de sortie: 0 à +5 V

7B

SCM7B30-08D - Plage d’entrée: -1 à +1 V Plage de sortie: 0 à +10 V

7B

SCM7B31-01 - Plage d’entrée: -1 à +1 V Plage de sortie: 0 à +10 V

7B

SCM7B31-01A - Plage d’entrée: 0 à +10 V Plage de sortie: 0 à +5 V

7B

SCM7B31-01D - Plage d’entrée: 0 à +10 V Plage de sortie: 0 à +10 V

7B

SCM7B31-02 - Plage d’entrée: -5 à +5 V Plage de sortie: +1 à +5 V

7B

SCM7B31-02A - Plage d’entrée: -5 à +5 V Plage de sortie: 0 à +5 V

7B

SCM7B31-02D - Plage d’entrée: -5 à +5 V Plage de sortie: 0 à +10 V

7B

SCM7B31-03 - Plage d’entrée: -10 à +10 V Plage de sortie: +1 à +5 V

7B

SCM7B31-03A - Plage d’entrée: -10 à +10 V Plage de sortie: 0 à +5 V

7B

SCM7B31-03D - Plage d’entrée: -10 à +10 V Plage de sortie: 0 à +10 V

7B

SCM7B31-04 - Plage d’entrée: 0 à +5 V Plage de sortie: +1 à +5 V

7B

SCM7B31-04A - Plage d’entrée: 0 à +5 V Plage de sortie: 0 à +5 V

7B

SCM7B31-04D - Plage d’entrée: 0 à +5 V Plage de sortie: 0 à +10 V

7B

SCM7B21/30/31Module conditionnement de signal d'entrée tension isolé
SCM7B21Plage d’entrée: -10 à +10 V Plage de sortie: -10 à +10 V
SCM7B30-01Plage d’entrée: 0 à +10 mV Plage de sortie: +1 à +5 V
SCM7B30-01APlage d’entrée: 0 à +10 mV Plage de sortie: 0 à +5 V
SCM7B30-01DPlage d’entrée: 0 à +10 mV Plage de sortie: 0 à +10 V
SCM7B30-02Plage d’entrée: 0 à +100 mV Plage de sortie: +1 à +5 V
SCM7B30-02APlage d’entrée: 0 à +100 mV Plage de sortie: 0 à +5 V
SCM7B30-02DPlage d’entrée: 0 à +100 mV Plage de sortie: 0 à +10 V
SCM7B30-03Plage d’entrée: 0 à +1 V Plage de sortie: +1 à +5 V
SCM7B30-03APlage d’entrée: 0 à +1 V Plage de sortie: 0 à +5 V
SCM7B30-03DPlage d’entrée: 0 à +1 V Plage de sortie: 0 à +10 V
SCM7B30-05Plage d’entrée: +1 à +5 V Plage de sortie: +1 à +5 V
SCM7B30-05APlage d’entrée: +1 à +5 V Plage de sortie: 0 à +5 V
SCM7B30-05DPlage d’entrée: +1 à +5 V Plage de sortie: 0 à +10 V
SCM7B30-06Plage d’entrée: -10 à +10 mV Plage de sortie: +1 à +5 V
SCM7B30-06APlage d’entrée: -10 à +10 mV Plage de sortie: 0 à +5 V
SCM7B30-06DPlage d’entrée: -10 à +10 mV Plage de sortie: 0 à +10 V
SCM7B30-07Plage d’entrée: -100 à +100 mV Plage de sortie: +1 à +5 V
SCM7B30-07APlage d’entrée: -100 à +100 mV Plage de sortie: 0 à +5 V
SCM7B30-07DPlage d’entrée: -100 à +100 mV Plage de sortie: 0 à +10 V
SCM7B30-08Plage d’entrée: -1 à +1 V Plage de sortie: +1 à +5 V
SCM7B30-08APlage d’entrée: -1 à +1 V Plage de sortie: 0 à +5 V
SCM7B30-08DPlage d’entrée: -1 à +1 V Plage de sortie: 0 à +10 V
SCM7B31-01Plage d’entrée: -1 à +1 V Plage de sortie: 0 à +10 V
SCM7B31-01APlage d’entrée: 0 à +10 V Plage de sortie: 0 à +5 V
SCM7B31-01DPlage d’entrée: 0 à +10 V Plage de sortie: 0 à +10 V
SCM7B31-02Plage d’entrée: -5 à +5 V Plage de sortie: +1 à +5 V
SCM7B31-02APlage d’entrée: -5 à +5 V Plage de sortie: 0 à +5 V
SCM7B31-02DPlage d’entrée: -5 à +5 V Plage de sortie: 0 à +10 V
SCM7B31-03Plage d’entrée: -10 à +10 V Plage de sortie: +1 à +5 V
SCM7B31-03APlage d’entrée: -10 à +10 V Plage de sortie: 0 à +5 V
SCM7B31-03DPlage d’entrée: -10 à +10 V Plage de sortie: 0 à +10 V
SCM7B31-04Plage d’entrée: 0 à +5 V Plage de sortie: +1 à +5 V
SCM7B31-04APlage d’entrée: 0 à +5 V Plage de sortie: 0 à +5 V
SCM7B31-04DPlage d’entrée: 0 à +5 V Plage de sortie: 0 à +10 V
