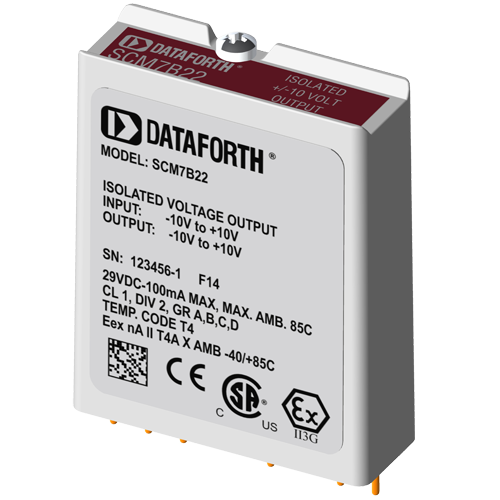

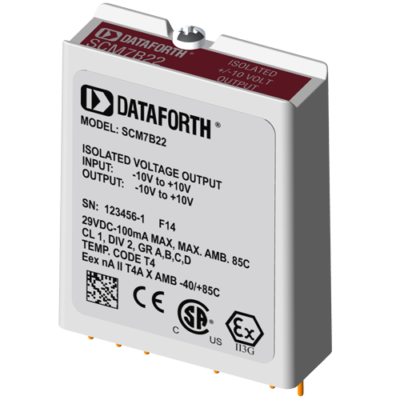

SCM7B22 - Module de sortie tension bipolaire isolée

Fonctionnalités principales

  • Accepte une entrée de haut niveau à ± 10V
  • Fournit une sortie de haut niveau à ± 10V
  • Isolation par transformateur de 1500Vrms
  • Précision, ± 0,03% de l’écart type, ± 0,1% maximum
  • Protection au transitoire ANSI / IEEE C37.90.1
  • Entrée protégée ±35VDC
  • Bruit, crête de 2mV (5MHz), 1mV RMS (100kHz)
  • CMRR, 100dB
  • 80 dB par décade d’atténuation au-dessus de 400 Hz
  • Montage facile sur rail DIN
  • Certifié CSA, approuvé FM
  • Conforme CE et ATEX
Effacer
Demande de prix Fiche produit

Les modules de sortie de tension SCM7B22 acceptent les signaux d’entrée dans la plage de ± 10 V du système de contrôle de processus. Le signal est isolé, tamponné et filtré pour fournir une sortie tension à gain unitaire.

Ces modules intègrent une approche de filtrage à cinq pôles pour maximiser la réponse en temps et en fréquence en tirant parti des caractéristiques des filtres de Thomson (Bessel) et de Butterworth. Un pôle du filtre est sur le côté utilisateur de la barrière d’isolation; quatre sont du côté du système de contrôle de processus.

Après le filtrage initial côté utilisateur, le signal d’entrée est découpé par un circuit hacheur propriétaire et transféré à travers la barrière d’isolation au travers du transformateur, supprimant la transmission des pics de mode commun et des surtensions. Le signal est ensuite reconstruit et filtré pour la sortie du système de contrôle de processus.

Les modules acceptent une plage d’alimentation étendue de 19 à 29V continu (+ 24V nominal). Leurs boîtiers compacts (2,13 « x1,705 » x0,605 « max.) économisent de l’espace et sont idéaux pour les applications à forte densité de canaux.Ils sont conçus pour un montage facile sur rail DIN en utilisant l’un des panneaux arrière » -DIN « .

SCM7B22 - Plage d'entrée -10 à +10V Plage de sortie -10 à +10V

7B

SCM7B22Module de sortie tension bipolaire isolée
