SCM9B-31/41 - Module conditionnement de signal  port Série RS232C/RS485 vers sortie Tension

Fonctionnalités principales

  • Plages de sortie analogique: 0-1V, ± 1V, 0-5V, ± 5V, 0-10V, ± 10V
  • Communique en ASCII avec des ports série RS-232 ou RS-485
  • Limites de sortie haute / basse programmables
  • Isolation en sortie 500Vrms
  • Résolution sortie 12 bits
  • Mise à l’échelle dans les unités d’ingénierie
  • Débits de données: 300 à 38 400bps
  • Calibration numérique non volatile
  • Protection de sortie: 240VAC (sortie courant) ± 30V (sorties de tension)
  • Alimentation non régulée de +10 à +30 VCC
  • Peut être situé jusqu’à 3Km de l’hôte (RS-485)
  • Adressable: jusqu’à 124 unités par port série
  • CE conforme
Demande de prix Fiche produit Poser une question

Les séries SCM9B-3000/4000 sont des interfaces ports séries vers sorties analogiques complètes.Elles sont conçues pour être montées à distance à partir d’un ordinateur hôte et communiquer, en ASCII, avec les ports série RS-232 et RS-485 standard. Des commandes ASCII simples sont utilisées pour contrôler un DAC 12 bits (convertisseur numérique-analogique) mis à l’échelle pour fournir des plages de tension couramment utilisées. Un microprocesseur CMOS 8 bits fournit une interface intelligente entre l’hôte et le DAC. Les séries 3000/4000 sont compatibles avec les modules d’entrées 1000/2000 et peuvent être mélangés dans n’importe quel ordre.

Les modules sont faciles à utiliser. Vous n’avez pas besoin d’expérience en ingénierie dans le matériel complexe d’acquisition de données. Cette approche modulaire de l’acquisition de données est extrêmement flexible, facile à utiliser et rentable. Les modules peuvent être mélangés et adaptés pour s’adapter à l’application. Ils peuvent être placés à distance de l’hôte et l’un de l’autre. Vous pouvez enchaîner jusqu’à 124 modules sur un seul ensemble.

Bien qu’un logiciel ne soit pas nécessaire, un logiciel utilitaire (SCM9B-S1000) est disponible pour faciliter l’apprentissage et l’utilisation du 3000/4000. Le logiciel S1000 est fourni gratuitement sur demande avec un bon de commande et n’est pas protégé contre la copie.

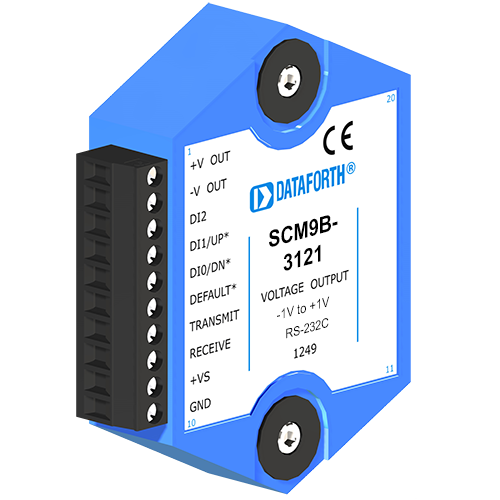

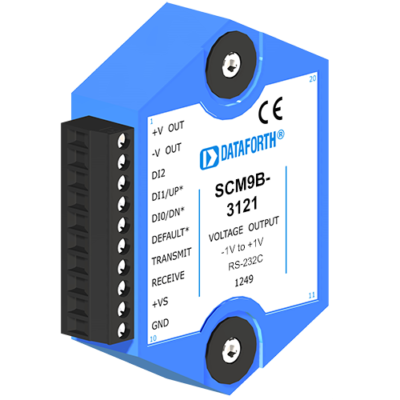

SCM9B-3121/4121 - Entrée RS232C Plage de sortie +/- 1V

9B

SCM9B-3122/4122 - Entrée RS485 Plage de sortie +/- 1V

9B

SCM9B-3131/4131 - Entrée RS232C Plage de sortie +/- 5V

9B

SCM9B-3132/4132 - Entrée RS485 Plage de sortie +/- 5V

9B

SCM9B-3141/4141 - Entrée RS232C Plage de sortie +/- 10V

9B

SCM9B-3142/4142 - Entrée RS485 Plage de sortie +/- 10V

9B

SCM9B-3161/4161 - Entrée RS232C Plage de sortie 0 à 1V

9B

SCM9B-3162/4162 - Entrée RS485 Plage de sortie 0 à 1V

9B

SCM9B-3171/4171 - Entrée RS232C Plage de sortie 0 à 5V

9B

SCM9B-3172/4172 - Entrée RS485 Plage de sortie 0 à 5V

9B

SCM9B-3181/4181 - Entrée RS232C Plage de sortie 0 à 10V

9B

SCM9B-3182/4182 - Entrée RS485 Plage de sortie 0 à 10V

9B

SCM9B-31/41 Module conditionnement de signal  port Série RS232C/RS485 vers sortie Tension
SCM9B-3121/4121 Entrée RS232C Plage de sortie +/- 1V
SCM9B-3122/4122 Entrée RS485 Plage de sortie +/- 1V
SCM9B-3131/4131 Entrée RS232C Plage de sortie +/- 5V
SCM9B-3132/4132 Entrée RS485 Plage de sortie +/- 5V
SCM9B-3141/4141 Entrée RS232C Plage de sortie +/- 10V
SCM9B-3142/4142 Entrée RS485 Plage de sortie +/- 10V
SCM9B-3161/4161 Entrée RS232C Plage de sortie 0 à 1V
SCM9B-3162/4162 Entrée RS485 Plage de sortie 0 à 1V
SCM9B-3171/4171 Entrée RS232C Plage de sortie 0 à 5V
SCM9B-3172/4172 Entrée RS485 Plage de sortie 0 à 5V
SCM9B-3181/4181 Entrée RS232C Plage de sortie 0 à 10V
SCM9B-3182/4182 Entrée RS485 Plage de sortie 0 à 10V
