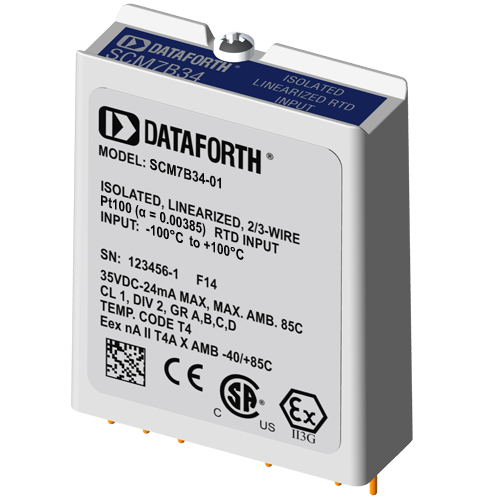

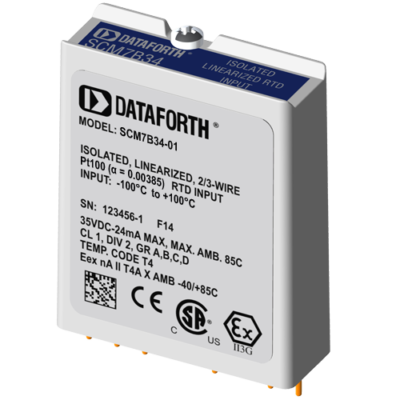

Chaque module entrée RTD SCM7B34/34N fournit un seul canal entrée RTD 100 ohms Platine (a = 0,00385) ou 120 ohms Nickel (a = 0,00672) et produit une tension d’entrée en réponse à une excitation de courant de faible niveau. Le signal d’entrée est filtré, isolé, amplifié, linéarisé et converti en une tension analogique de haut niveau pour la sortie vers le système de contrôle de processus.
Ces modules intègrent une approche de filtrage à cinq pôles pour maximiser la réponse en temps et en fréquence en tirant parti des caractéristiques des filtres de Thomson (Bessel) et de Butterworth. Un pôle du filtre est sur le côté utilisateur de la barrière d’isolation; quatre sont du côté du système de contrôle de processus.
En réponse au signal d’excitation de courant de faible niveau, le signal d’entrée RTD est découpé par un circuit hacheur propriétaire et transféré à travers la barrière d’isolation au travers du transformateur, supprimant la transmission des pics de mode commun et des surtensions. Le signal est ensuite reconstruit et filtré pour la sortie du système de contrôle de processus.
La linéarisation est réalisée en créant une fonction de transfert non linéaire au travers du module lui-même. Cette fonction de transfert non linéaire est configurée en usine et est conçue pour être égale et opposée à la non-linéarité RTD spécifique. La compensation des câbles est obtenue en comparant deux chemins de courant, annulant ainsi les effets de la résistance du au câble.
Les modules acceptent une plage d’alimentation étendue de 14 à 35V continu (+ 24V nominal). Leurs boîtiers compacts (2,13 « x1,705 » x0,605 « max.) économisent de l’espace et sont idéaux pour les applications à forte densité de canaux.Ils sont conçus pour un montage facile sur rail DIN en utilisant l’un des panneaux arrière » -DIN « .
