SCM9B-13 - Module conditionnement de signal d'entrée thermocouple vers port Série RS232C/RS485

Fonctionnalités principales

  • Thermocouple J, K, T, E, R, S, B or C
  • du capteur vers l’interface RS-485 ou RS-232C
  • Protocole de communication format ASCII
  • Isolation entrée analogique 500Vrms
  • Résolution de mesure 15 bits
  • Auto-étalonnage continu; Aucun ajustement de quelque nature que ce soit
  • Filtre numérique programmable
  • Paramètre de limite numérique et capacité d’alarme
  • Entrées et sorties numériques connectées aux relais électroniques
  • Compteur d’évènements jusque 10 millions
  • Nécessite une alimentation non régulée de + 10V à + 30VDC
  • Suppression des transitoires sur les lignes de communication RS-485
  • Connecteurs à bornes à vis
  • Conforme CE
Demande de prix Fiche produit Poser une question

Les modules capteurs-contrôleur SCM9B-1000/2000 constituent une famille de solutions complètes conçues pour les systèmes d’acquisition de données basés sur des ordinateurs personnels et d’autres équipements à base de processeur dotés de ports E/S série standard. Les modules convertissent les signaux d’entrée analogiques en unités d’ingénierie et les transmettent en format ASCII à n’importe quel hôte avec des ports RS-485 ou RS-232C standard. Ces modules peuvent mesurer la température, la pression, la tension, le courant et divers types de signaux numériques. Les modules fournissent une connexion directe à une grande variété de capteurs et effectuent tout le conditionnement du signal, la mise à l’échelle, la linéarisation et la conversion en unités d’ingénierie. Chaque module fournit également des lignes E/S numériques pour commander des dispositifs à travers des relais électroniques ou des signaux TTL. Ces lignes E/S numériques ainsi que la capacité de réglage de limite intégrée fournissent des sorties d’alarme et de contrôle.

Les modules ne contiennent aucun réglage. Des caractéristiques telles que l’adresse, le débit de données, la parité, les alarmes, l’écho, etc. peuvent être sélectionnées en utilisant des commandes simples sur le port de communication, sans nécessiter l’accès au module. Les paramètres sont stockés dans une mémoire EEPROM non volatile qui conserve les données même après la coupure de courant.

La série 2000 est une version améliorée de la série 1000. La série 2000 permet à l’utilisateur de mettre à l’échelle les données de sortie dans toutes les unités d’ingénierie souhaitées. Le 2000 fournit également la possibilité de programmer des fonctions de transfert non linéaires. Cette caractéristique peut être utilisée pour linéariser des capteurs non standard ou pour fournir des sorties dans des unités d’ingénierie qui sont des fonctions non linéaires de l’entrée.

Fonctions programmables (série 2000)

  • Fournit des fonctionnalités spécifiques introuvables dans la série 1000
  • Sortie ASCII mise à l’échelle des unités d’ingénierie souhaitées
  • Fonction de transfert non linéaire programmable par l’utilisateur
  • Approximation par segment linéaire: jusqu’à 24 segments

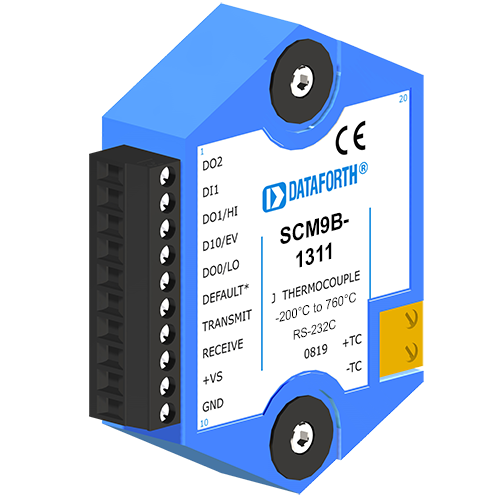

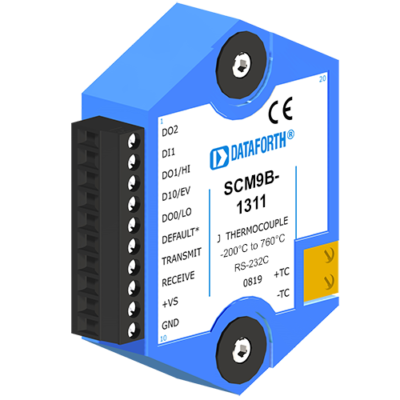

SCM9B-1311 - Thermocouple J Plage d'entrée -200 à 760°C Sortie RS232C

9B

SCM9B-1312 - Thermocouple J Plage d'entrée -200 à 760°C Sortie RS485

9B

SCM9B-1321 - Thermocouple K Plage d'entrée -150 à 1250°C Sortie RS232C

9B

SCM9B-1322 - Thermocouple K Plage d'entrée -150 à 1250°C Sortie RS485

9B

SCM9B-1331 - Thermocouple T Plage d'entrée -200 à 400°C Sortie RS232C

9B

SCM9B-1332 - Thermocouple T Plage d'entrée -200 à 400°C Sortie RS485

9B

SCM9B-1341 - Thermocouple E Plage d'entrée -100 à 1000°C Sortie RS232C

9B

SCM9B-1342 - Thermocouple E Plage d'entrée -100 à 1000°C Sortie RS485

9B

SCM9B-1351 - Thermocouple R Plage d'entrée 0 à 1750°C Sortie RS232C

9B

SCM9B-1352 - Thermocouple R Plage d'entrée 0 à 1750°C Sortie RS485

9B

SCM9B-1361 - Thermocouple S Plage d'entrée 0 à 1750°C Sortie RS232C

9B

SCM9B-1362 - Thermocouple S Plage d'entrée 0 à 1750°C Sortie RS485

9B

SCM9B-1371 - Thermocouple B Plage d'entrée 0 à 1820°C Sortie RS232C

9B

SCM9B-1372 - Thermocouple B Plage d'entrée 0 à 1820°C Sortie RS485

9B

SCM9B-1381 - Thermocouple C Plage d'entrée 0 à 2315°C Sortie RS232C

9B

SCM9B-1382 - Thermocouple C Plage d'entrée 0 à 2315°C Sortie RS485

9B

SCM9B-13 Module conditionnement de signal d'entrée thermocouple vers port Série RS232C/RS485
SCM9B-1311 Thermocouple J Plage d'entrée -200 à 760°C Sortie RS232C
SCM9B-1312 Thermocouple J Plage d'entrée -200 à 760°C Sortie RS485
SCM9B-1321 Thermocouple K Plage d'entrée -150 à 1250°C Sortie RS232C
SCM9B-1322 Thermocouple K Plage d'entrée -150 à 1250°C Sortie RS485
SCM9B-1331 Thermocouple T Plage d'entrée -200 à 400°C Sortie RS232C
SCM9B-1332 Thermocouple T Plage d'entrée -200 à 400°C Sortie RS485
SCM9B-1341 Thermocouple E Plage d'entrée -100 à 1000°C Sortie RS232C
SCM9B-1342 Thermocouple E Plage d'entrée -100 à 1000°C Sortie RS485
SCM9B-1351 Thermocouple R Plage d'entrée 0 à 1750°C Sortie RS232C
SCM9B-1352 Thermocouple R Plage d'entrée 0 à 1750°C Sortie RS485
SCM9B-1361 Thermocouple S Plage d'entrée 0 à 1750°C Sortie RS232C
SCM9B-1362 Thermocouple S Plage d'entrée 0 à 1750°C Sortie RS485
SCM9B-1371 Thermocouple B Plage d'entrée 0 à 1820°C Sortie RS232C
SCM9B-1372 Thermocouple B Plage d'entrée 0 à 1820°C Sortie RS485
SCM9B-1381 Thermocouple C Plage d'entrée 0 à 2315°C Sortie RS232C
SCM9B-1382 Thermocouple C Plage d'entrée 0 à 2315°C Sortie RS485
