SCM9B-D13 - Module conditionnement Rail DIN de signal d'entrée thermocouple vers port Série RS485

Fonctionnalités principales

  • Interface thermocouple J, K, T, E, R, S, B or C
  • du capteur vers l’interface RS-485
  • Protocole de communication format ASCII
  • Isolation entrée analogique 500Vrms
  • Résolution de mesure 15 bits
  • Auto-étalonnage continu; Aucun ajustement nécessaire
  • Filtre numérique programmable
  • Nécessite une alimentation + 5VDC
  • Connecteurs à bornes à vis
  • Conforme CE
Demande de prix Fiche produit Poser une question

Le module capteur SCM9B-D100 est une famille de modules d’acquisition de données qui convertissent les signaux d’entrée analogiques en données numériques et les transmettent par RS-485 à un contrôleur qui peut être un ordinateur ou un autre équipement à base de processeur. Les modules peuvent mesurer la température, la pression, la tension, le courant, l’entrée numérique ou les signaux de sortie numériques. Les modules fournissent une connexion directe à une grande variété de capteurs et effectuent tout le conditionnement, la mise à l’échelle, la linéarisation et la conversion des signaux en valeurs de données ASCII linéarisées ou en valeurs de données Modbus RTU.

Des caractéristiques telles que l’adresse, le débit de données, la parité, l’écho, etc., peuvent être sélectionnées en utilisant des commandes simples sur le port RS-485. Les sélections sont stockées dans une mémoire EEPROM non volatile qui conserve les données même après la coupure de courant.

Les données sont acquises par canal, vous n’achetez donc que le nombre de canaux dont vous avez besoin. Les modules peuvent être mélangés et adaptés pour s’adapter à votre application. Ils peuvent être placés à distance de l’hôte et l’un de l’autre. Vous pouvez enchaîner jusqu’à 247 modules sur une paire torsadée en utilisant le RS-485 avec des répéteurs.

Tous les modules sont fournis avec des connecteurs à borniers à vis. Les connecteurs permettent l’expansion, la reconfiguration ou la réparation du système sans perturber le câblage de terrain.

Un logiciel utilitaire est disponible pour faciliter l’apprentissage et l’utilisation du D100. Le logiciel est fourni gratuitement sur demande avec un bon de commande et n’est pas protégé contre la copie.

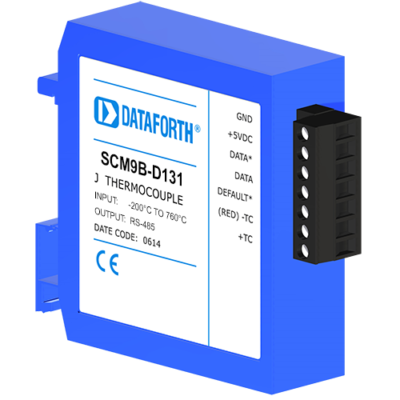

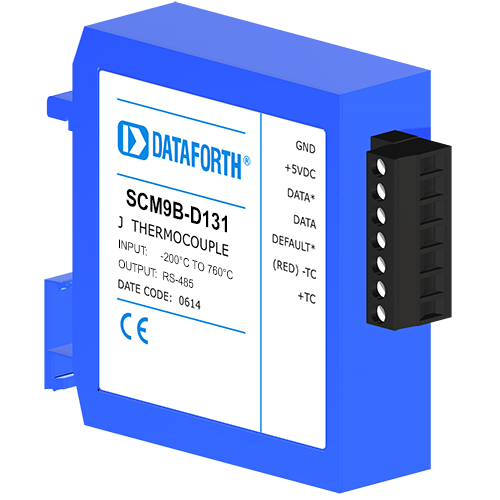

SCM9B-D131 - Thermocouple J Plage d'entrée -200 à 760°C Sortie RS485

9B

SCM9B-D132 - Thermocouple K Plage d'entrée -150 à 1250°C Sortie RS485

9B

SCM9B-D133 - Thermocouple T Plage d'entrée -200 à 400°C Sortie RS485

9B

SCM9B-D134 - Thermocouple E Plage d'entrée -100 à 1000°C Sortie RS485

9B

SCM9B-D135 - Thermocouple R Plage d'entrée 0 à 1750°C Sortie RS485

9B

SCM9B-D136 - Thermocouple S Plage d'entrée 0 à 1750°C Sortie RS485

9B

SCM9B-D137 - Thermocouple B Plage d'entrée 0 à 1820°C Sortie RS485

9B

SCM9B-D138 - Thermocouple C Plage d'entrée 0 à 2315°C Sortie RS485

9B

SCM9B-D13 Module conditionnement Rail DIN de signal d'entrée thermocouple vers port Série RS485
SCM9B-D131 Thermocouple J Plage d'entrée -200 à 760°C Sortie RS485
SCM9B-D132 Thermocouple K Plage d'entrée -150 à 1250°C Sortie RS485
SCM9B-D133 Thermocouple T Plage d'entrée -200 à 400°C Sortie RS485
SCM9B-D134 Thermocouple E Plage d'entrée -100 à 1000°C Sortie RS485
SCM9B-D135 Thermocouple R Plage d'entrée 0 à 1750°C Sortie RS485
SCM9B-D136 Thermocouple S Plage d'entrée 0 à 1750°C Sortie RS485
SCM9B-D137 Thermocouple B Plage d'entrée 0 à 1820°C Sortie RS485
SCM9B-D138 Thermocouple C Plage d'entrée 0 à 2315°C Sortie RS485
