Synth1000x2 - Générateur 2 voies RF Synchronisées, 1000 MHz

Fonctionnalités principales

  • Utilise la technologie DDS (Direct Digital Synthesis)
  • 2 sorties analogiques programmables indépendamment
  • 50 kHz à 800 MHz Sorties sinusoïdales et horloges (1GHz réduisent les performances)
  • Programmable en pas de 0.816 Hz
  • Facteur de forme de carte PCIe standard
  • Programmable 0 à 800mVpp @ 50Ω
  • Capacité de commutation avancée pour le balayage de fréquence type PSK et FSK
  • Pilotes logiciels pour Windows ou CentOS 6
Demande de prix Fiche produit Poser une question

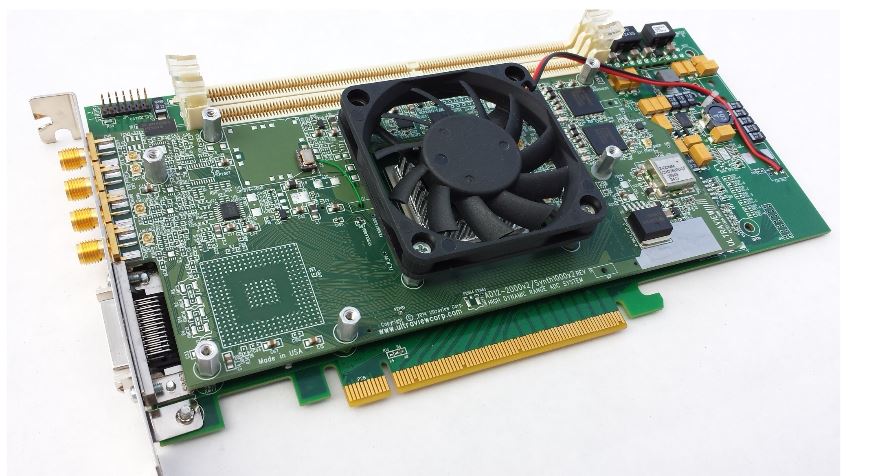

La carte SYNTH1000x2, synthétiseur numérique direct (DDS) contient deux synthétiseurs de forme d’onde de précision à faible bruit sur un seul emplacement bus PCIe. La fréquence de chaque canal peut être programmée de 50KHz à 800MHz (avec des performances réduites à 1000MHz). L’amplitude peut être programmée indépendamment de 0 à 800 mV p-p en 50 ohms. Conçues pour un fonctionnement à faible gigue dans les communications, les applications industrielles et scientifiques, ces cartes fonctionnent dans des systèmes de bus PCIe utilisant des pilotes fournis pour Windows 7 ™ ou CentOs 6 64 bits.

Outre les synthétiseurs doubles, la carte SYNTH1000x2 comporte trois entrées TTL externes pour chaque canal de synthétiseur, qui peuvent être utilisées pour permettre à un équipement externe de commuter dynamiquement chaque synthétiseur entre huit profils de fréquence maximum, pour une variété d’applications dynamiques de synthèse d’onde (fréquence / Modulation phase / amplitude, modulation en quadrature à grande vitesse, balayage de fréquence déclenché, etc.).

Les entrées TTL peuvent également être utilisées pour commuter la direction de rampe ou pour arrêter la rampe.
Les deux canaux de synthétiseur sont commandés à partir d’une base de temps commune de 3,5GHz, fréquence asservie à un TCXO mieux qu’1ppm, pour le suivi précis de fréquence de canal à canal.

SYNTH1000X2 - Deux synthétiseurs DDS 1000MHz signaux sinusoidaux

Sortie Sinus

SYNTH1000X2SQRWAVE - Deux synthétiseurs DDS 1000MHz signaux carré

Signaux carré

Synth1000 Générateur 2 voies RF Synchronisées, 1000 MHz
SYNTH1000X2 Deux synthétiseurs DDS 1000MHz signaux sinusoidaux
SYNTH1000X2SQRWAVE Deux synthétiseurs DDS 1000MHz signaux carré
