Synth300-TRIG - Générateur 2 voies RF Synchronisées, 300 MHz

Fonctionnalités principales

  • Utilise la technologie Direct Digital Synthesis (DDS)
  • 2 sorties analogiques, indépendamment programmables
  • Sorties horloge et ondes sinusoïdales 300 kHz à 300 MHz
  • Programmable par pas de 0,23 Hz
  • Carte PCI courte
  • Sorties TTL et sinusoïdale 220mV RMS. (en option : sorties LVDS)
  • Capacité avancée de commutation de la fréquence PSK et FSK
  • Logiciels pilotes pour Windows, Linux RHEL plus interface graphique.
Effacer
Demande de prix Fiche produit

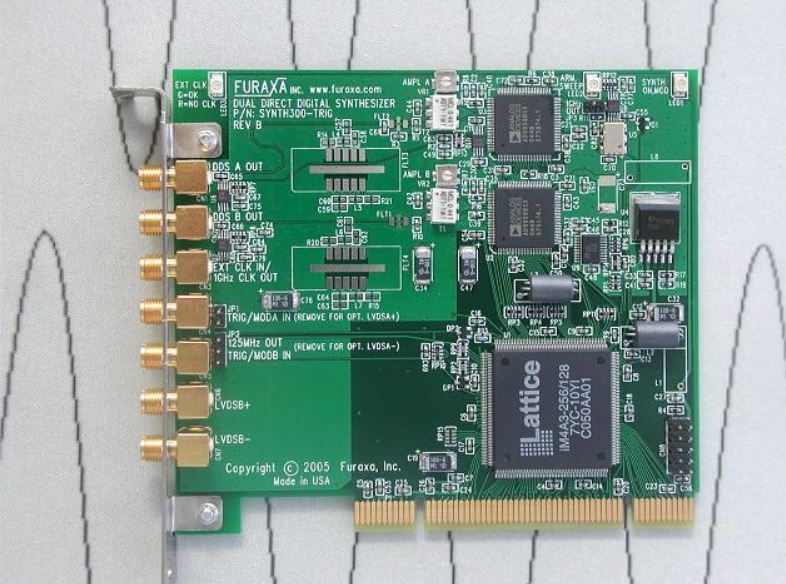

Le Synth300-TRIG synthétiseur numérique direct (DDS), carte PCI double canal intègre deux DDS indépendants synchronisés à 1 GHz, chacun programmable séparément pour des fréquences comprises entre 300 kHz et 300 MHz par incréments de 0,233 Hz. En plus de la génération RF de fréquence simple ou double (500mV en 50 ohms), le SYNTH300-TRIG peut générer des signaux RF tels que déclenchement maintien, balayage en quadrature pour application RADAR, RF ATE, et d’autres applications de pointe. En outre, en utilisant les 4 profils fréquences/ phases indépendantes définies par l’utilisateur associés à chaque synthétiseur, la fréquence et / ou la phase des formes d’onde modulées (4-FSK, 4-PSK) peuvent facilement être produites et contrôlées par logiciel ou entrées externes TTL.
En plus de ses deux sorties RF sinusoïdales, le Synth300-TRIG comprend également un port LVDS, ce qui permet à l’utilisateur de créer une horloge numérique programmable avec une fréquence précise et une capacité d’adaptation de phase. Il peut être commandé avec un maximum de 2 sorties, modèle: Synth300-TRIG-LVDSX2, et accepter une horloge externe, si désiré.

Le logiciel fourni comprend une interface graphique simple à utiliser pour configurer rapidement la plupart des applications, ainsi que le code C, par exemple, pour permettre la programmation d’applications avancées.

Chaque synthétiseur DDS peut contenir jusqu’à 4 profils indépendants fréquences et phases. Le profil de commutation peut être accompli via un logiciel de contrôle du système hôte ou par une fréquence externe TTL / profil de phase par entrées de commutation, permettant aux phases et / ou aux fréquences d’être changées en quelques 8 nanosecondes, pour des applications où l’incertitude du temps de sélection par logiciel n’est pas acceptable.

SYNTH300-TRIG-HS - Carte PCI, DDS à deux canaux avec deux synthétiseurs numériques directs indépendants

Modèle avec oscillateur haute stabilité

SYNTH300-TRIG (option LVDSX2+TTL) - Prise en charge un second canal LVDS (LVDSA) au lieu de 2 entrées TTL et une sortie TTL

Option LVDSX2+TTL

SYNTH300-TRIG (option LVDSX2) - Prise en charge un second canal LVDS (LVDSA) au lieu de 2 entrées TTL

Option LVDSX2

SYNTH300-TRIG - Carte PCI, DDS à deux canaux avec deux synthétiseurs numériques directs indépendants

Version standard

SYNTH300-TRIGGénérateur 2 voies RF Synchronisées, 300 MHz
SYNTH300-TRIG-HSCarte PCI, DDS à deux canaux avec deux synthétiseurs numériques directs indépendants
SYNTH300-TRIG (option LVDSX2+TTL)Prise en charge un second canal LVDS (LVDSA) au lieu de 2 entrées TTL et une sortie TTL
SYNTH300-TRIG (option LVDSX2)Prise en charge un second canal LVDS (LVDSA) au lieu de 2 entrées TTL
