VR8042 - Numériseur 2 voies, 12 bits, 10Géch/s, DC-4GHz

Fonctionnalités principales

  • 2 Voies 12 bits, 10 GSa/s par voie
  • Bande passante analogique CC à 4 GHz
    • ±0,2 dB de planéité d’amplitude
    • ± 1,5 degré de planéité de phase
  • Sensibilité d’entrée de 64 mV à 8 V crête à crête pleine échelle
    • Sélectionnable avec des sensibilités calibrées à 1 dB
  • Réglage du décalage DC ±4V pour toutes les sensibilités
  • SFDR -70 dBc à 1 GHz
  • SNR > 46 dB, 400 mV à 8 V pleine échelle
  • ENOB 7.3 @ 2 GHz, pleine bande passante, -3 dB pleine échelle
  • Déclencheur numériques de canal
  • Déclencheur numérique externe
    • Gigue < 1 ps RMS
    • Fréquence maximale de 9 MHz (utilisation du déclencheur à 100 %)
  • 32 Go de mémoire d’acquisition par voie
  • Égalisation numérique en temps réel de la fréquence et de la réponse en phase sur toute la bande
  • Filtre passe-bas numérique en temps réel (LPF) avec bande passante réglable de 4 GHz et jusqu’à 62,5 MHz
    • Décimation par 1 (sans décimation), 2, 4, 8, 16, 32 ou 64
  • Convertisseur abaisseur numérique en temps réel (DDC) avec une plage maximale de 2 GHz et jusqu’à 119 kHz
    • Décimation par 4 à 2^16
  • Traitement du signal numérique en temps réel reconfigurable basé sur FPGA avec une vitesse de traitement de 10 GSa/s par canal
  • Affichage du signal (domaine temporel) et de l’analyseur de spectre (domaine fréquentiel) avec panneau de commande logiciel
  • Kit de développement logiciel (SDK) pour les applications personnalisées
  • Utilitaires de ligne de commande pour le contrôle du numériseur
  • Transfert de données vers ordinateur avec des vitesses allant jusqu’à 10 Go/s
  • PCIe double emplacement avec interface Gen 3 x16
Demande de prix Fiche produit Poser une question

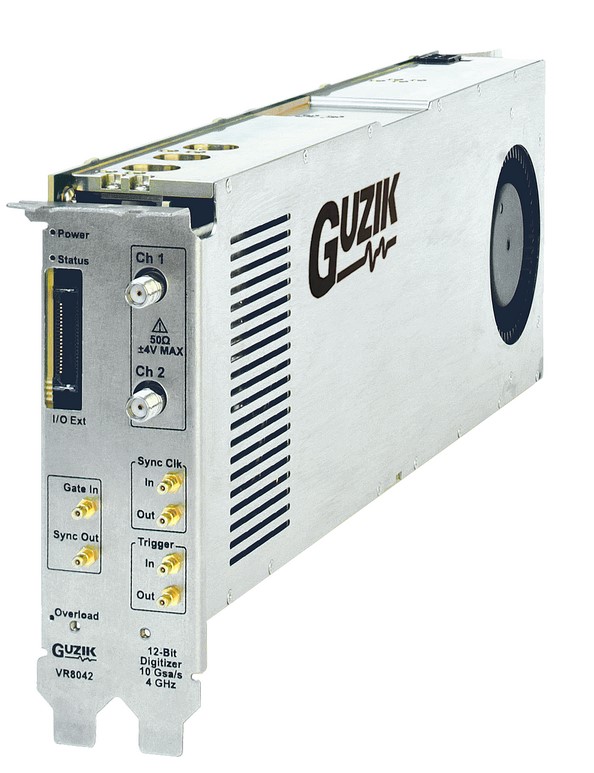

Le Guzik VR8042 est un numériseur 12 bits, 10 GSa/s qui combine des entrées réglables, des ADC haute vitesse et un traitement de signal numérique FPGA intégré, qui permet la capture et l’analyse du signal avec un transfert de données à haut débit vers l’ordinateur hôte jusqu’à 10 Go/s.

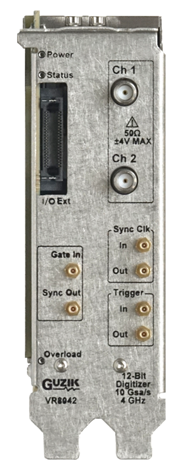

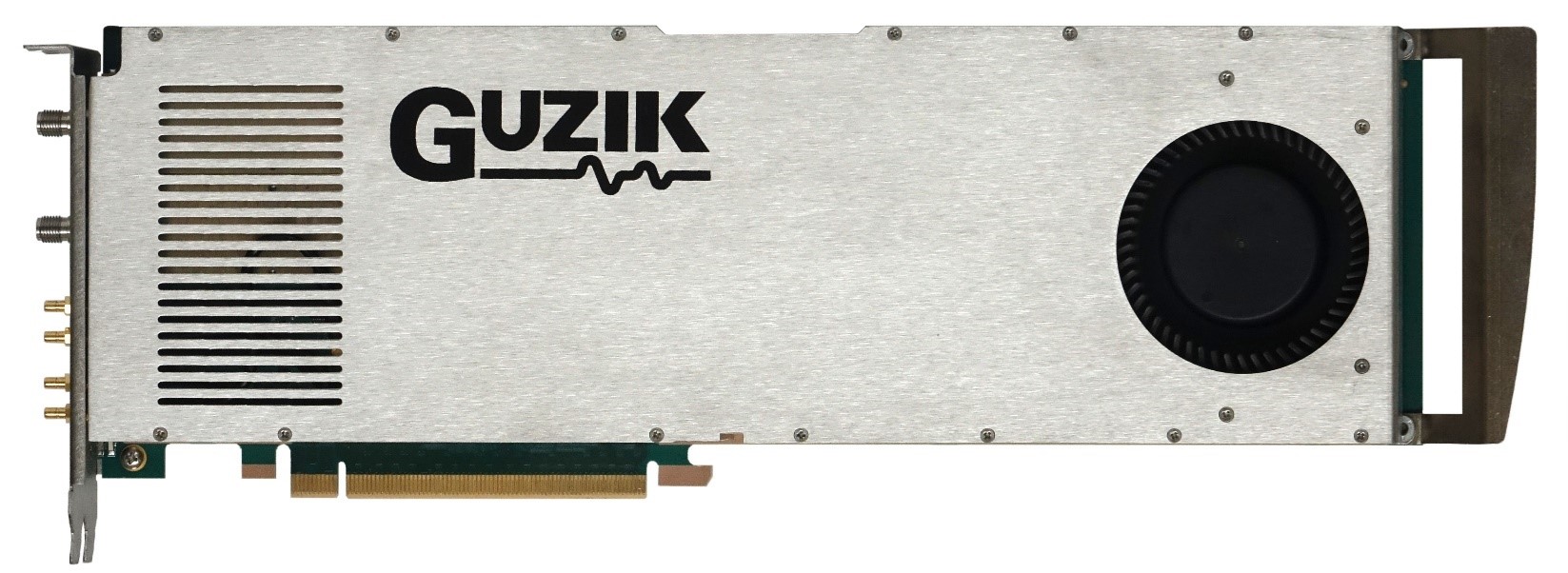

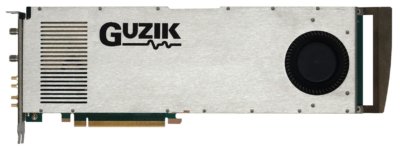

Le VR8042 se présente sous la forme d’un module enfichable dans un facteur de forme PCI Express 2U.

VR8042 Numériseur 2 voies, 12 bits, 10Géch/s, DC-4GHz
