745T - Générateur de Retards 4 voies, 250fs

Fonctionnalités principales

  • 4 canaux de retard indépendants
  • Résolution de 250fs
  • Gigue voie à voie : <25ps RMS, <5ps délai court
  • Gamme de retard : 20 secondes
  • Impulsion de sortie jusqu’à 10V, 1ns de temps de montée
  • Contrôle indépendant de largeur et d’amplitude
  • Contrôlé via Ethernet, page Web et panneau avant
  • Format compact
  • Option: Extension à 8 voies
Effacer
Demande de prix Fiche produit

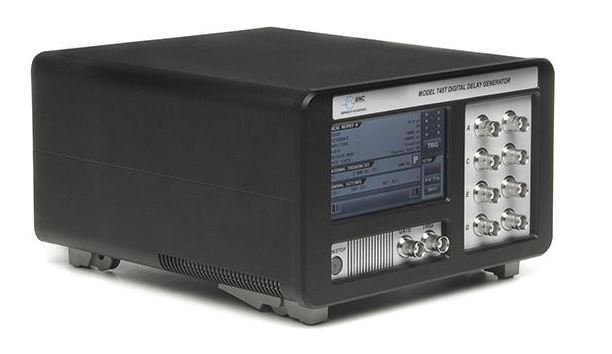

Le générateur Modèle 745T fournit quatre voies de retard indépendants (A à D) en face avant. La résolution du retard est de 1 ps et la gigue externe de déclenchement sur voie est inférieure à 25 ps.

Les connecteurs de sortie BNC délivrent une tension de 5V, 1ns, sous 50Ω. L’amplitude et la largeur sont réglables pour chaque impulsion de sortie.

Un déclencheur d’entrée (TRIG IN), ou deux temporisateurs internes synchronisés, ou des commandes logicielles peuvent être utilisés pour déclencher tous les canaux de sortie. Une référence d’impulsion de sortie marquant l’impulsion de sortie T0 est générée à chaque déclencheur sélectionné .

Le modèle 745T fournit également (en option) quatre canaux de temporisation auxiliaires (E à H) sur le panneau avant. La résolution du retard est de 1,25 ns et la gigue entre les voies est inférieure à 50 ps.

745T-8C - Ajout de 4 voies auxilliaires

745T

745T-RM1 - Montage en rack, 1 unité

745T

745T-RM2 - Montage en rack, 2 unités

745T

745T-OEM - Version carte (OEM)

745T

745TGénérateur de Retards 4 voies, 250fs
745T-8CAjout de 4 voies auxilliaires
745T-RM1Montage en rack, 1 unité
745T-RM2Montage en rack, 2 unités
745T-OEMVersion carte (OEM)
