GFT1504 - 4/8/10 voies Générateur de Retard

Fonctionnalités principales

  • 4 canaux de retard indépendants (10 en option)
    • Résolution 100 ps (1 ps en option)
    • Gigue de 25 ps RMS (voie à voie)
    • Plage de 10 secondes
  • Impulsion de sortie du canal
    • 6 V / 50 Ω, temps de montée de 3 ns
    • Contrôle indépendant de la largeur, de la polarité et amplitude
  • Taux de déclenchement indépendant (répétitif ou simple) pour chaque voie
  • Mode de déclenchement externe depuis une entrée externe ou
    Mode de déclenchement interne à partir de deux minuteries synchrones programmables
  • synchronisation externe jusqu’à 90 MHz (en option)
  • Contrôle via le panneau avant, Ethernet, Internet (page Web du panneau de commande)
  • Boitier compact
  • Les options
    • Extension à 8 ou 10 canaux de retard
    • Amplitude de sortie du canal 10V ou 20V ou 32V inférieure à 50Ω ou impulsion optique
Demande de prix Fiche produit Poser une question

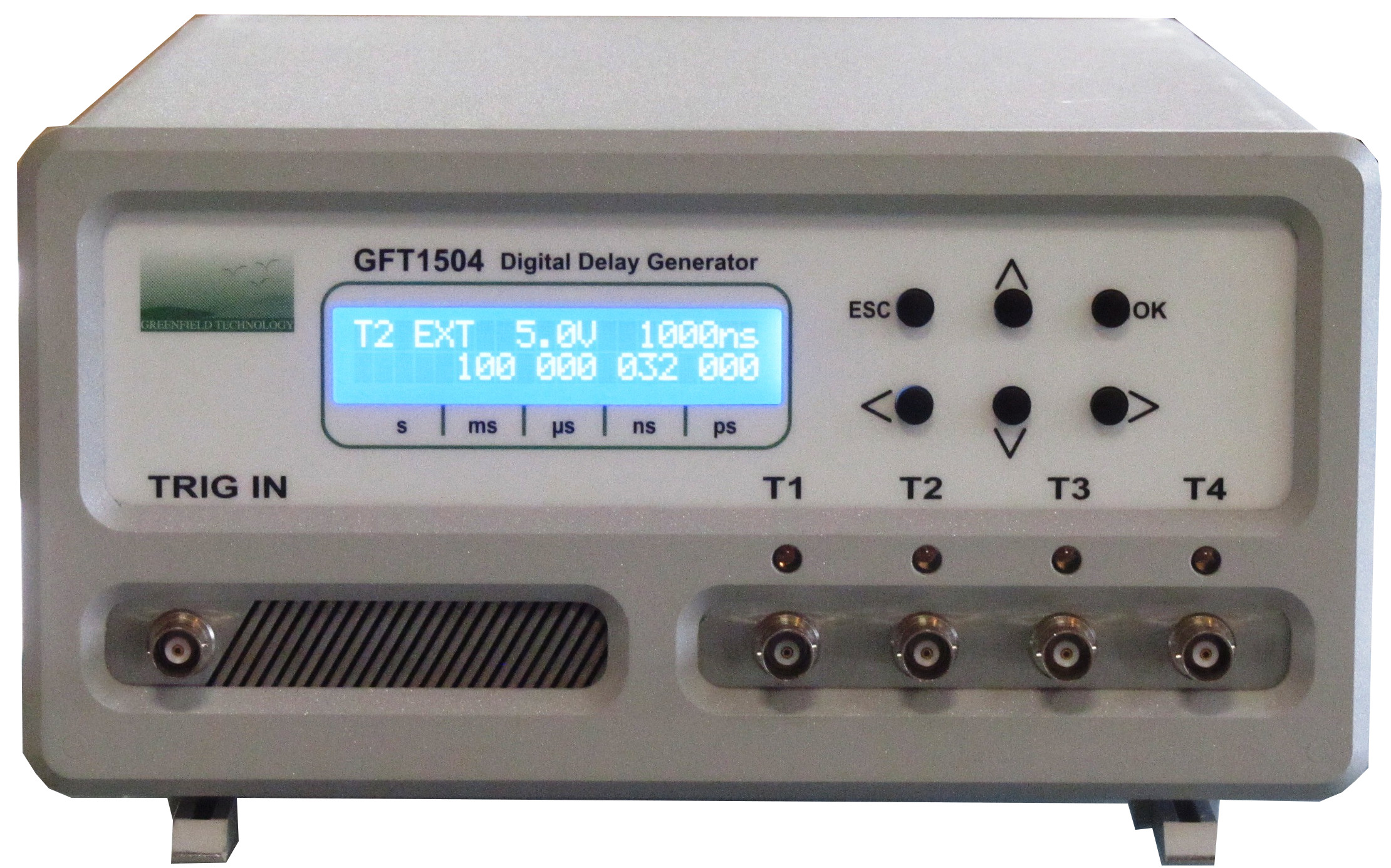

Le générateur de retard GTF1504 fournit jusqu’à dix voies retardées indépendantes. Des retards allant jusqu’à 10 secondes peuvent être programmés avec une résolution de 100 ps et la gigue de voie à voie est inférieure à 25 ps efficaces.
Les sorties BNC fournissent jusqu’à 6 V, un temps de montée inférieur à 3ns sous 50 Ω. L’amplitude, la largeur et la polarité des impulsions sont réglables sur chaque voie de sortie. En option, l’amplitude des impulsions peut être de 2,5 à 10 V ou de 5 à 20 V ou de 32 V fixe ou impulsion optique.

Le générateur fournit deux modes de déclenchement pour déclencher le canal de retard: mode externe à partir d’un déclencheur d’entrée ou interne à partir de deux minuteries synchrones programmables. Chaque canal peut avoir un taux de déclenchement unique ou répétitif.

Les paramètres du GFT1504 peuvent être contrôlés localement via les touches du panneau avant et l’écran LCD, et télécommandés via Ethernet (10/100 Mo/s) ou Internet (page Web à partir du serveur Web interne). Cette « page web » fournit une méthode simple pour configurer les paramètres sur chaque canal et pour contrôler le fonctionnement.

GFT1504 Opt 1 - Extension à 8 voies

Générateur de Retard

GFT1504 Opt 2 - Extension à 10 voies

Générateur de Retard

GFT1504 Opt 3 - Sortie de 2,5V à 10V (Prix par voie)

Générateur de Retard

GFT1504 Opt 4 - Sortie de 5V à 20V (Prix par voie)

Générateur de Retard

GFT1504 Opt 5 - Sortie de 32V (Prix par voie)

Générateur de Retard

GFT1504 Opt 8 - Resolution 1ps

Générateur de Retard

GFT1504 4/8/10 voies Générateur de Retard
GFT1504 Opt 1 Extension à 8 voies
GFT1504 Opt 2 Extension à 10 voies
GFT1504 Opt 3 Sortie de 2,5V à 10V (Prix par voie)
GFT1504 Opt 4 Sortie de 5V à 20V (Prix par voie)
GFT1504 Opt 5 Sortie de 32V (Prix par voie)
GFT1504 Opt 8 Resolution 1ps
