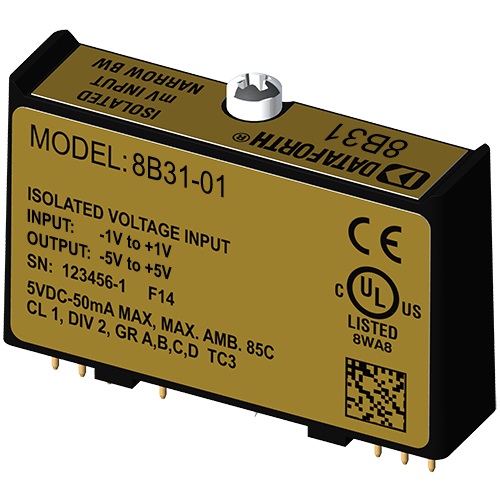

8B31 - Module conditionnement de signal d'entrée tension, bande passante 3 Hz.

Fonctionnalités principales

  • Plage d’entrée ± 1V à ± 60V
  • Plage de sortie ± 5V, 0-5V
  • Isolation 1500Vrms Transformateur
  • Tension d’entrée de protection 240 Vrms
  • Réjection de mode commun 120dB
  • Réjection du mode normal (60Hz) 70dB
  • Bande passante 3 Hz
  • Filtre 5 pôles
  • Précision ± 0,05%
  • Linéarité ± 0,02%
  • Puissance ± 5 V CC ± 5%, 30 mA
Effacer
Demande de prix Fiche produit

Les conditionneurs de signaux 8B31 sont conçus pour les applications embarquées afin de protéger l’équipement sous test et la salle de contrôle contre les surtensions tout en réduisant le bruit électrique aux niveaux des signaux mesurés. Les conditionneurs de signaux 8B31, qui offrent les meilleures spécifications sur le marché en boîtier compact, isolent, filtrent et amplifient un signal d’entrée de niveau millivolt et produisent un signal analogique de haute qualité pour l’acquisition et le contrôle des données.

Les conditionneurs de signaux tension 8B31 fournissent une plage de précision de ± 0,05% et une linéarité de ± 0,02%. Un filtre à cinq pôles du 8B millivolt fournit un filtrage de signal avec 70dB de RMN (réjection de mode normal) à 60Hz, un pôle de ce filtre est situé sur le côté utilisateur de la barrière d’isolation pour l’anti-repliement et le les quatre autres pôles sont situés du côté système. Les conditionneurs de signaux tension 8B31 garantissent également une grande fiabilité et une stabilité à long terme, les E/S étant protégées contre les tensions continues jusqu’à 240Vrms, conformément à la spécification de protection contre les transitoires ANSI/IEEE C37.90.1. La barrière d’isolement du transformateur 1500Vrms élimine les boucles de masse, permet le fonctionnement à des tensions d’entrée de mode commun élevées et rejette les pics de mode commun qui contribuent à préserver l’intégrité du signal tout en maintenant un haut niveau de précision et de bruit de sortie.

Une alimentation régulée de + 5V DC est nécessaire pour alimenter un conditionneur de signal 8B31. Chaque module d’entrée 8B31 consomme généralement 0,125 W ou 25 mA de puissance à + 5 V CC. Un variateur d’alimentation DIN 12-28V DC24V DC ou un transformateur à montage en rack 230V AC est disponible pour alimenter un système de conditionnement de signaux 8B.

Ces conditionneurs de signaux tension 8B31 ont une large température de fonctionnement de -40°C à +85°C et ont une conformité ATEX en attente. Ces conditionneurs de signaux sont conçus pour être installés dans des emplacements dangereux de Classe 1, Division 2. Chaque conditionneur de signal d’entrée tension 8B31 passe par une opération de déverminage de 48 heures et est testé à 100% deux fois avec les résultats de test fournis.

Les fonds de panier mono-canal, bi-canaux, à 8 canaux et à 16 canaux avec options de montage sur panneau ou sur rail DIN sont disponibles pour le conditionneur de signal d’entrée 8B31

8B31-01 - Plage d'entrée: ±1V Plage de sortie: ±5V

8B

8B31-02 - Plage d'entrée: ±5V Plage de sortie: ±5V

8B

8B31-03 - Plage d'entrée: ±10V Plage de sortie: ±5V

8B

8B31-04 - Plage d'entrée: ±1V Plage de sortie: 0-5V

8B

8B31-05 - Plage d'entrée: ±5V Plage de sortie: 0-5V

8B

8B31-06 - Plage d'entrée: ±10V Plage de sortie: 0-5V

8B

8B31-07 - Plage d'entrée: ±20V Plage de sortie: ±5V

8B

8B31-08 - Plage d'entrée: ±20V Plage de sortie: 0-5V

8B

8B31-09 - Plage d'entrée: ±40V Plage de sortie: ±5V

8B

8B31-10 - Plage d'entrée: ±40V Plage de sortie: 0-5V

8B

8B31-12 - Plage d'entrée: ±60V Plage de sortie: ±5V

8B

8B31-13 - Plage d'entrée: ±60V Plage de sortie: 0-5V

8B

8B31Module conditionnement de signal d'entrée tension, bande passante 3 Hz.
8B31-01Plage d'entrée: ±1V Plage de sortie: ±5V
8B31-02Plage d'entrée: ±5V Plage de sortie: ±5V
8B31-03Plage d'entrée: ±10V Plage de sortie: ±5V
8B31-04Plage d'entrée: ±1V Plage de sortie: 0-5V
8B31-05Plage d'entrée: ±5V Plage de sortie: 0-5V
8B31-06Plage d'entrée: ±10V Plage de sortie: 0-5V
8B31-07Plage d'entrée: ±20V Plage de sortie: ±5V
8B31-08Plage d'entrée: ±20V Plage de sortie: 0-5V
8B31-09Plage d'entrée: ±40V Plage de sortie: ±5V
8B31-10Plage d'entrée: ±40V Plage de sortie: 0-5V
8B31-12Plage d'entrée: ±60V Plage de sortie: ±5V
8B31-13Plage d'entrée: ±60V Plage de sortie: 0-5V
