DG108 - 6 Canaux, Générateur de Retards, format PCI

Fonctionnalités principales

  • 6 sorties retardées (SMA), avec 25ps de résolution et 44 bit de plage délai soit 429s maximum)
  • Très faible gigue
  • Taux de répétition de 8MHz Max.
  • Sortie front, porte ou impulsion
  • Option maître/esclave (si plus de 3 sorties sont nécessaires)
  • Option haute impédance
  • Plusieurs niveaux de tension de sortie
  • Déclencheurs externe / interne (compteur modulo-N)
  • Horloge interne / externe
Demande de prix Fiche produit

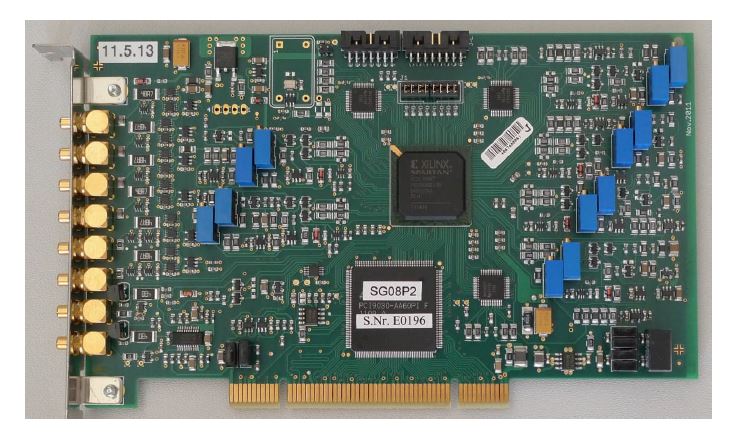

Le DG108 est une carte PCI disposant de 6 canaux de sorties qui peut produire des signaux retardés de 50nsec à 419s par incréments de 25psec.

Un circuit de déclenchement démarre les compteurs de retard. Il y a 4 compteurs, T, A, B et un compteur auxiliaire. Les compteurs T, A et B produisent un signal de sortie, tandis que le compteur auxiliaire ne peut être utilisé que pour produire une interruption. En mode impulsion, chaque retard programmé produit une impulsion, de longueur spécifiée, à sa sortie. En mode front, le premier niveau de transition est déterminé par le premier retard programmé – après le dernier délai expiré, toutes les sorties sont réinitialisées ensemble. En mode porte, des sorties A et B peuvent être combinées pour former un signal de porte, soit un flan montant (descendant) après qu’un délai de bord A se soit écoulé et un flan descendant (montant)) après un délai B écoulé, afin d’obtenir une impulsion variable (25ps de résolution) de largeur d’impulsion de 2ns à 429s.

Le déclenchement peut être produit en interne par un compteur modulo-N ou par un signal externe. Le signal connecté à l’entrée de déclenchement externe peut également être utilisé comme horloge externe, et peut, en outre, être conditionné par une porte.
Si plus de 6 sorties (ou plus de 1 sortie Porte) sont nécessaires, deux ou plusieurs cartes peuvent être reliés entre elles par un câble plat, résultant en 6 sorties retardées synchrones ou plus.

DG1086 Canaux, Générateur de Retards, format PCI
