GFT9404 - Générateur de Retards, 8 Voies, PXI

Fonctionnalités principales

  • 4 Voies retard indépendantes
    1 ps résolution
    < 50 ps de gigue rms
    Gamme de retard > à 20 secondes
  • 4 voies auxilliaires
    5 ns de résolution
    < 100 ps de gigue rms
    Gamme de retard > à 20 secondes
  • Connexion par face avant ou fond de panier
  • PXI 3U, 1 emplacement
Demande de prix Fiche produit Poser une question

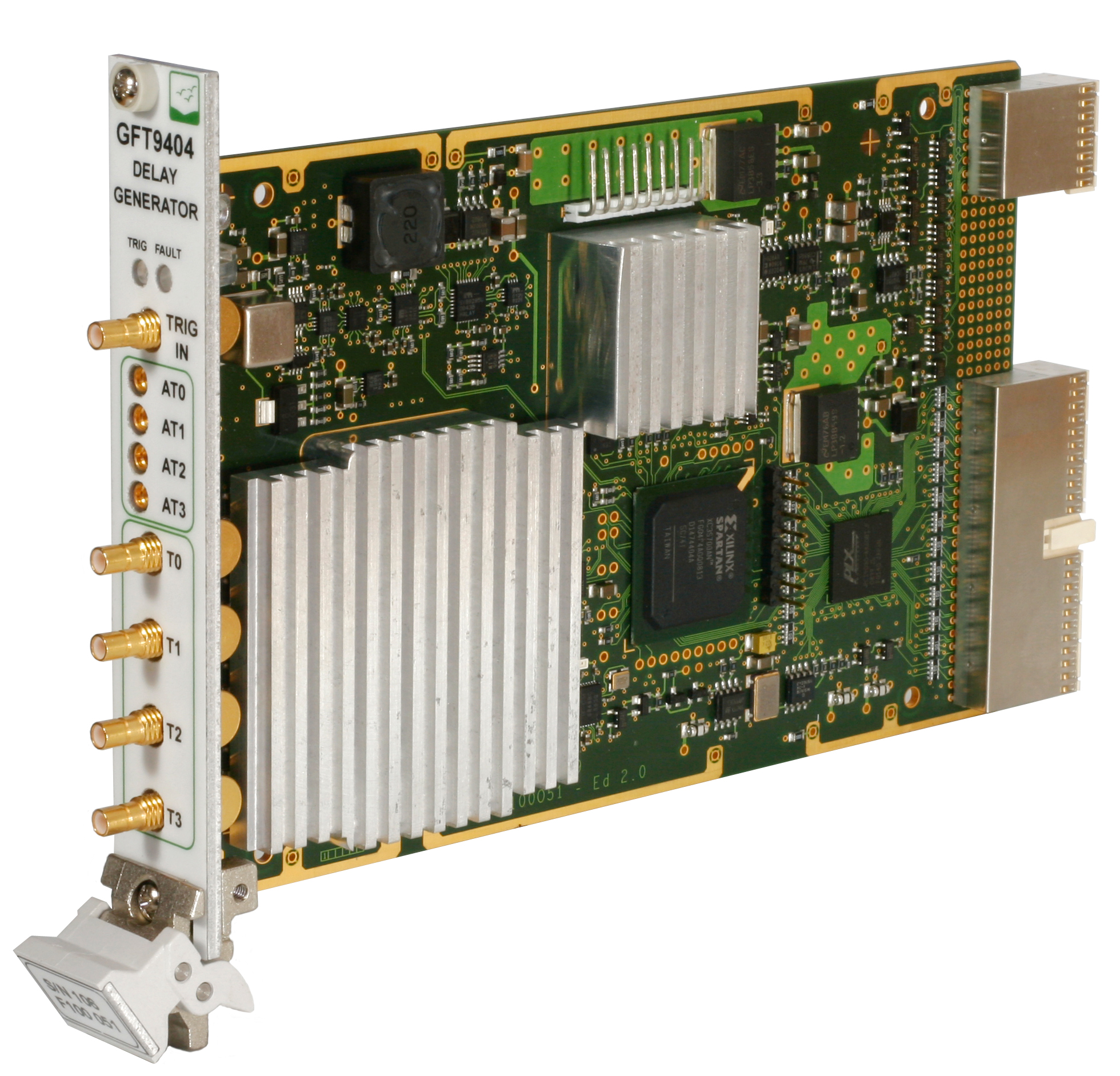

Le module GFT9404 offre quatre canaux de retard indépendants (T0 à T3). La résolution du retard est de 1 ps et la gigue entre l’entrée déclenchement externe et les voies, inférieure à 50 ps. Les sorties SMB fournissent 5 V, 2 ns de temps de montée sous 50 Ohms. L’amplitude et la largeur sont réglables pour chaque impulsion de sortie.
Le GFT9404 prévoit également quatre canaux auxiliaires de retard sur le panneau avant (AT0 à AT3). La copie de ces quatre canaux est disponible sur le bus PXI (PXI PXI Trig 0 à Trig 3). La résolution du retard est de 5 ns (un coup d’horloge) et la gigue entre l’entrée déclenchement externe et les voies,  inférieure à 100 ps.

Une entrée externe (TRIG IN), une entrée fond de panier STAR PXI ou une électronique interne sont disponibles pour déclencher les canaux de sortie.

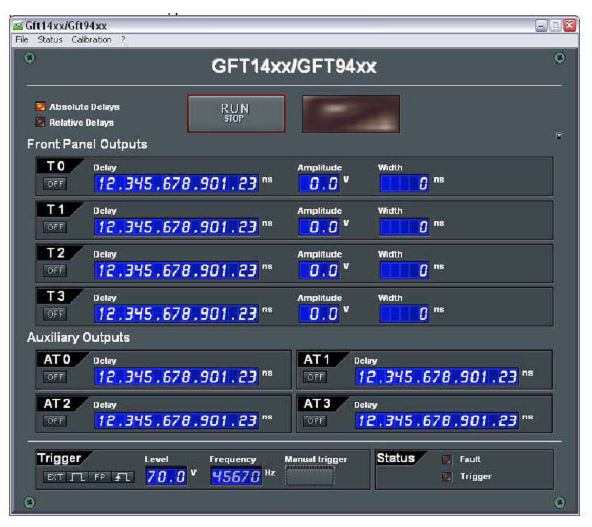

Un logiciel inclus fournit une méthode simple pour configurer les paramètres pour chaque canal (retard, amplitude et largeur des impulsions de sortie), source de déclenchement, mode de déclenchement, et contrôle l’état de l’instrument. Les informations de configuration de l’instrument peuvent être stockés sur le disque et restauré. Le logiciel est conçu pour gérer plusieurs GFT9404 installés et fonctionnant dans le même châssis. Chaque module est spécifié par son numéro de série.

Les pilotes NI-VISA et LabVIEW sont également disponibles.

GFT9404 Générateur de Retards, 8 Voies, PXI
