DIO_3118 - Entrées Sorties Numériques FMC

Fonctionnalités principales

  • • Simple largeur FMC VITA 57.1-2008:
    o Connecteur HPC 400 broches
    o Deux (2) connecteurs 3M Shrunk Delta Ribbon (SDR)
    o ~ 1 [W] consommation d’énergie typique
  • Seize (16) entrées numériques TTL (tolérantes à + 24 V)
  • Seize (16) sorties numériques TTL
  • Une (1) entrée LVDS
  • Une (1) sortie LVDS
  • Les entrées et sorties TTL peuvent être configurées comme LVDS via des paramètres d’usine prédéfinis
  • Deux (2) références d’horloge / E/S de déclenchement
  • EEPROM I2C connectée au FMC SMBus
  • Surveillance de la température (TMP102)
  • Classe de température commerciale (0 – 50 ° C)
  • Kit de conception FPGA pour les FPGA Xilinx Virtex-6T et Kintex UltraScale
  • Intégration totale dans l’écosystème EPICS
Demande de prix Fiche produit

Le DIO_3118, module d’entrée / sortie numérique au format FMC HPC (High Pin Count) avec seize (16) entrées numériques TTL
(Tolérance + 24V), seize (16) sorties numériques TTL, une (1) entrée LVDS et une (1) sortie LVDS.

Cette carte complète la gamme complète de produits IOxOS Technologies de modules ADC, DAC et d’E/S numériques haut de gamme au format FMC ciblant l’acquisition de données haut de gamme et les applications de système de contrôle distribué.

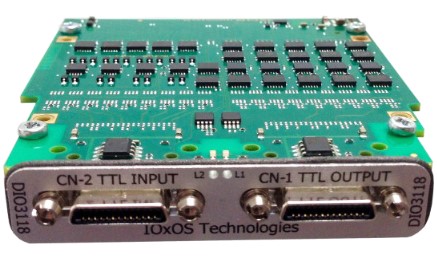

Le panneau avant du DIO_3118 est équipé de deux LED d’état configurables directement connectées au FPGA porteur et de deux connecteurs SDR 3M gardant toutes les entrées et sorties séparées dans des différents connecteurs.

Les entrées et sorties TTL peuvent être configurées comme LVDS via des paramètres d’usine prédéfinis.
Un kit de conception FPGA pour le DIO_3118 est disponible pour son intégration simple dans les cartes porteuses VME64x et MTCA.4 d’IOxOS Technologies (série IFC) avec les périphériques FPGA Xilinx Virtex-6T et Kintex UltraScale.

DIO_3118 Entrées Sorties Numériques FMC
